Capper(충진기)
Torque Limiter를 사용하지 않는, 간편하고 저렴한 Capper를 만들고 싶다.

Torque Limiter를 사용하지 않는, 간편하고 저렴한 Capper를 만들고 싶다.

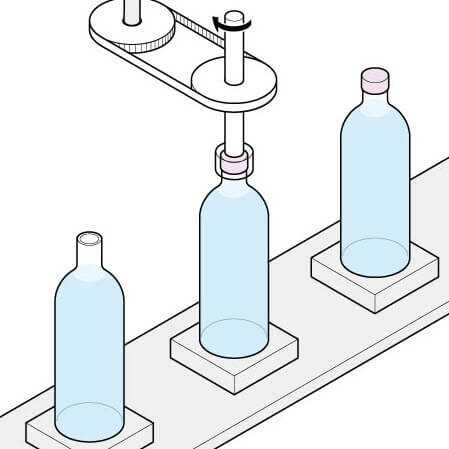

기존장비

물품을 충진후, 각종 용기의 Capper를 Torque Limiter(Magnet Clutch)를 외부에 부착하여 적절한 Torque로 조이는 장치

≪용도≫ 병 뚜껑의 조임

기존 문제점

▶ 과도하게 조임에 따른 Cap의 파손방지를 위해 Torque Limter(Magnet Clutch)등의 외부 부착부품이 필요하여 장비 전체가 복잡해져서 제작 비용이 늘어나고 있음

BLDC Motor BLE2 Series Torque제한기능을 활용하여 Torque Limiter를 줄임
Torque제한 기능을 탑재한 BLDC Motor BLE2 Series를 적용함에 따라 Torque Limiter(Magnet Clutch)를 줄일 수 있습니다. 외부 부착 부품이 불필요해지므로 장비 설계를 간소화하여 제작비용을 저렴하게 할 수 있습니다.


구체적인 적용 예

▶ 전기적인 Torque Limiter[Torque제한 기능] 탑재
Torque제한기능에 의해 Motor가 임의의 값 이상의 Torque를 발생하지 않도록 설정할 수 있습니다.


출력 30W, 60W, 120W, 200W, 400W
Torque제한설정범위*1 0~300%
제한값의 설정 가능 점수 16점
Torque제한의 오차*2 ±10%
속도제어범위*3 80~4000r/min

*1 : 정격 Torque값을 100%로 했을 때의 값
*2 : 설정속도나 전원전압, Motor Cable 연장 거리에 의해 설정값과 발생 Torque의 오차가 최대 ±10%정도 (정격 Torque, 정격회전속도) 발생합니다.
*3 : 속도제어범위가 2~4000r/min의 BXII Series도 있습니다.

▶ 식품기계용 H1 Grease 대응 Gearhead를 Line-UP
식품용 Capper에는 식품기계용 H1 Grease를 적용한 Gearhead를 추천합니다.

식품기계용 H1 Grease란?
NSF에 "우발적인 식품에 접촉할 가능성이 있는 용도에 사용할 수 있는 윤활제"의 카테고리에 등록된 Grease입니다.

NSF (NSF International)이란?
미국에 본부를 두고 공중 위생 및 환경에 관한 기준의 개발, 제품의 인증, 감사, 교육, 리스크 관리 등의 Global Service를 제공하는 국제적인 제 3자 인증기관입니다.


  BLE2 Series
