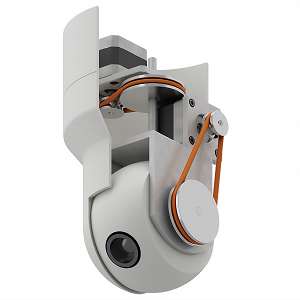

CCTV렌즈의 위치 확인 사례

문제 카메라가 향하고 있는 방향을 알고 싶다

기존 문제점

· 카메라를 움직였을 때 지정된 위치에 도착했는지 확인할 수 없다.
· 모터가 탈조되었을 때 확인할 수 없다.

SOLUTION

PKP 시리즈 엔코더 부착
엔코더로부터의 피드백으로 카메라의 위치를 확인

PKP 시리즈 엔코더로부터의 검출값과 지령값의 차이를 비교함으로써 모터가 향하고 있는 방향을 확인할 수 있습니다.

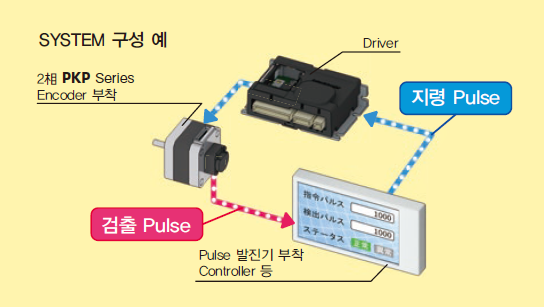

구체적인 적용 예

모터위치정보검출가능

지령 펄스와 엔코더로부터 검출된 펄스의 차이를 모니터하여 어긋남 검출이 가능하고 현재 위치를 확인할 수 있습니다.

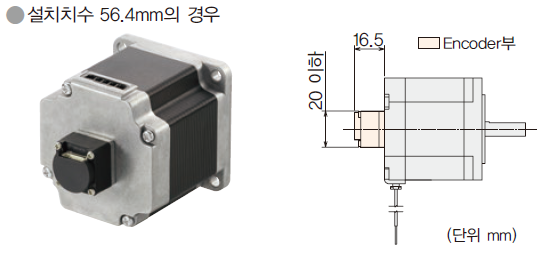

소형 엔코더로 감시 카메라의 공간 절약화에 기여

엔코더는 내장되어 있으므로 조립에 필요한 부재, 공간이 필요하지 않습니다.
또한 소형 엔코더이기 때문에 장치의 공간을 차지하지 않습니다.

노이즈에 강한 라인 드라이버 출력 채택

라인 드라이버 출력 회로 형식에 의한 고신뢰성 차동 출력으로 내노이즈성이 우수하고
전압 출력에 비해 배선 거리를 길게 할 수 있습니다.
그 때문에, 감시 카메라의 배선도 자유롭게 행할 수 있습니다.
또, 배선에 편리한 케이블(2相/5相)도 준비하고 있습니다.
