2열식 Belt Conveyor의 아래에 삼상 Induction Motor를 병렬로 설치하여
Timing ∙ Belt ∙ Pulley 기구와 연결하여 구동 (속도제어에는 Inverter를 사용)
≪용도≫ 골판지 상자의 반송
Conveyor 측면에 전달기구 등이 튀어나와 쓸데없는 공간이 생겨버림
좁은 공간에서도 사용할 수 있는 Slim한 Conveyor로 가로 폭, 하부에도 불필요한 공간을 만들고 싶지 않음
장비 설치를 위한 부품이 많고, 전체 조립공수가 늘어남

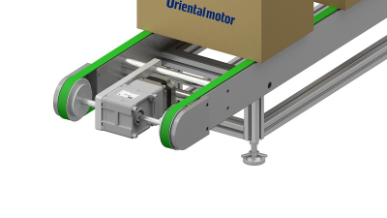

2열식의 Conveyor 사이에 Motor를 설치하여 소형∙고출력의 BMU Series와 고강도 ∙ 고허용 Torque의 직교축 중공 Hypoid JH Gear를 적용.
Conveyor측면이나 하부에 튀어나오거나, 불필요한 공간이 없어져 공간절약을 실현할 수 있습니다.
· 고강도∙고허용 Torque의 직교축 중공 Hypoid JH Gear를 사용
· 2열의 Conveyor 사이에 Motor를 설치, 부하축(Shaft)의 양단에 Conveyor의 구동 Roller를 설치
· 부하축 (Shaft)를 사용하여 좌우 Conveyor를 구동
불필요한 공간이나 부품 점수의 감소에 의해 Total Cost Down
Motor나 전달기구의 공간을 줄여 설계 ∙ 조립 ∙ 부품 발주 및 관리를 위한 시간을 단축합니다.
| 기존장비 | 일반적인 삼상 Induction Motor | JH Gear를 사용한 경우 |
|---|---|---|
|
Conveyor 측면의 장비폭과 높이 |
Timing Belt ∙ Pulley 기구를 사용하기 위해 불필요한 공간이 생겨버림 |
Conveyor와 Motor를 직결하여가로폭∙하부의 공간을 줄여 장비를 Slim화 |
|
최소한 필요한 부품 수 |
Timing Pulley X 2 Timing Belt X 1 안전 Cover X 1 설치 Plate X 1 |
설치 Plate X 1 |
