αSTEP 인아오리엔탈모터(주)

특징

당사의 독자적인 CLOSED LOOP 제어 채택

CLOSED LOOP제어를 채택하여 급격한 부하 변동, 급가속에서도 운전을 지속할 수 있습니다. Rotor 위치검출 센서가 회전 속도 및 회전 상태에 대한 정보를 모니터링하고 과부하되면 즉시 CLOSED 모드로 제어합니다. 또한 연속적인 과부하가 가해질 경우, 알람신호를 출력하기 때문에 서보 모터와 같은 신뢰성도 갖추고 있습니다.

고효율에 의한 MOTOR 발열 감소로 연속운전 가능

●발열 감소

고효율화에 의해 모터의 대폭적인 발열감소를 실현했습니다.

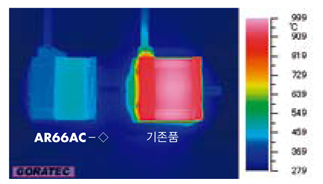

○THERMOGRAPHY에 의한 온도 분포

- 동일한 조건에서 운전한 경우의 이미지입니다.

○동일 조건 운전시의 모터 CASE 온도

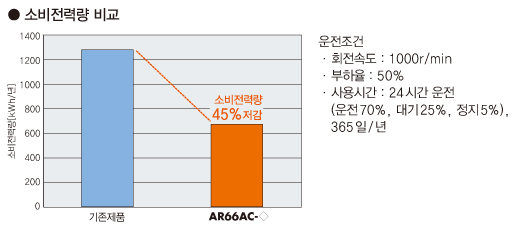

●에너지 절약으로 인해 소비 전력량은 기존 대비 45% 감소※ (당사 비)

○소비 전력량

●연속 운전 (고빈도 운전)

고빈도 운전이 가능합니다. 모터를 연속으로 구동할 수 있습니다.

※주의 : 모터를 연속 운전할 경우에는 250×250mm 두께 6mm의 알루미늄 상당의 방열판이 필요합니다.

스테핑 모터의 출력 기준

AC 서보모터 출력(W)은 "정격 회전 속도"에서 모터가 구동할 때의 출력(W)을 "정격 출력"이라고 표시하고 있습니다.
한편, 고정도 위치결정 및 중저속 영역에서의 고토크가 특징인 스테핑 모터는 "정격 회전 속도"가 없기 때문에 "정격 출력"에 대한 표시가 없습니다.

모터의 보호 등급 IP65※

모터의 보호 등급은 IP65※ 입니다. (모터 부착면과 커넥터 부 제외)
정상 동작을 방해하는 먼지의 침입을 방지합니다.
※ 양축 샤프트 제품은 IP20

반도체 제조 설비 규격 "SEMI F47"에 대응

SEMI 규격에 있는 전원 전압 강하에 대한 규격에 대응하고 있습니다.
반도체 제조 설비에 사용하실 때 유효합니다.

다양한 제어 Interface

고객의 운전 시스템에 맞추어 제어 방법의 선택이 가능합니다.

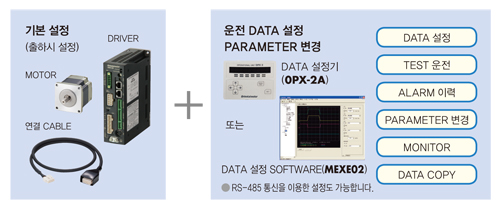

다양한 운전 데이터 기능 탑재

모터 운전에 필요한 정보를 드라이버에 탑재함으로서, 상위 PLC의 부담이 줄어듭니다. 여러 축 제어일 경우의 시스템 구성이 간단해집니다.
데이터 설정기(별매), 데이터 설정 소프트웨어 또는 RS-485통신으로 설정합니다.

운전의 종류

위치 결정 기능 내장타입은 모터의 운전 속도나 이동량을 운전 데이터로 설정하고, 선택한 운전 데이터에 따라 운전합니다.

운전의 종류는 4가지 패턴입니다.

▷ 위치 결정 운전
▷ 원점 복귀 운전
▷ 연속 운전
▷ 기타

주요 기능

그룹 전송 기능(RS-485통신 또는 네트워크 컨버터 사용)

RS-485통신으로 접속하여 여러 축으로 그룹을 구성하는 경우, 그룹 단위로 지령을 발송할 수 있습니다. 여러 축의 동시 START과 동일 동작도 가능합니다.

Teaching티칭 기능(위치결정내장타입)

데이터 설정기 OPX-2A(별매)또는 데이터 설정 소프트웨어 MEXE02※를 사용하여 Teaching 할 수 있습니다.

테이블을 원하는 위치까지 이동하고, 그 때의 위치 데이터를 기억합니다.

타사 기기와의 접속에 대해서

당사의 네트워크 컨버터와 타사"터치 패널"이나 "PLC 네트워크 유닛"과의 접속에 관한 정보를 표시하고 있습니다.
대상 업체의 화면 샘플이나 접속 가이드를 다운로드 받는 것 이외에 당사제품과 타사기기와의 직접 접속이 가능한 통신 케이블에 대해서도 안내하고 있습니다. 프로그램 설계·시작 시간 단축에 기여합니다.

LINE UP·사양

●평행축

MOTOR TYPE		설치치수 [mm]	여자 최대 정지 토크 [N·m]	BACKLASH [arcmin]	분해능 (1000P/R설정시) [º/ 펄스]	전자 BRAKE
MOTOR TYPE		설치치수 [mm]	여자 최대 정지 토크 [N·m]	BACKLASH [arcmin]	분해능 (1000P/R설정시) [º/ 펄스]	있음	없음
표준 TYPE		42	0.3	-	0.36	○	○
		60	1.2 ~ 2			○	○
		85	2-4			○	○
BACKLASH LESS	TH GEARED TYPE (평치차기구)	42	0.35 ~ 1.5	15 ~ 45	0.012 ~ 0.1	○	○
		60	1.25 ~ 4	10 ~ 35		○	○
		90	4.5 ~ 12	10 ~ 25		○	○
	PS GEARED TYPE (유성치차기구)	42	1 ~ 3	15	0.0072 ~ 0.072	○	○
		60	3.5 ~ 8	7 ~ 9		○	○
		90	10 ~ 37	7 ~ 9		○	○
NON BACKLASH	PN GEARED TYPE (유성치차기구)	42	1.35 ~ 1.5	2	0.036 ~ 0.072	○	○
		60	3.5 ~ 8	2 ~ 3	0.0072 ~ 0.072	○	○
		90	10 ~ 37	2 ~ 3	0.0072 ~ 0.072	○	○
	HARMONIC GEARED TYPE (HARMONIC DRIVE®)	42	3.5 ~ 5	0	0.0036 ~ 0.0072	○	○
		60	5.5 ~ 8			○	○
		90	25 ~ 37			○	○

○ HARMONIC DRIVE®는 주식회사 HARMONIC DRIVE SYSTEMS의 등록 상표 또는 상표입니다.

●직교축

MOTOR TYPE		설치치수 [mm]	여자 최대 정지 토크 [N · m]	BACKLASH [arcmin]	분해능 (1000P/R설정시)[º/ 펄스]	전자 BRAKE
MOTOR TYPE		설치치수 [mm]	여자 최대 정지 토크 [N · m]	BACKLASH [arcmin]	분해능 (1000P/R설정시)[º/ 펄스]	있음	없음
BACKLASH LESS	FC GEARED TYPE (정면치차기구)	42	0.7 ~ 3	15 ~ 25	0.012 ~ 0.05	-	○
BACKLASH LESS	FC GEARED TYPE (정면치차기구)	60	2.5 ~ 10.5	10 ~ 15	0.012 ~ 0.05	-	○

STEPPING MOTOR α STEP	전동 ACTUATOR
STEPPING MOTOR α STEP	전동 슬라이더	전동 실린더	중공 ROTARY ACTUATOR
·AR Series	·EAS Series ·EZS Series ·EZSH Series	·EAC Series	·DG2 Series
