설계시 도움이 되는 단위환산이나, 제어모터의 운전패턴 계산, 전자 GEAR의 계산을 간단하게 실행하실 수 있습니다.
※ 선정 계산이나 장치의 기동 또는 설치 시 서포트툴로 사용해 주세요.

torque
속도 환산

PULSE속도[Hz] ↔ 회전속도[r/min], 벨트의 반송속도[m/min]·[m/sec]·[mm/sec] ↔ MOTOR의 회전속도[r/min]의 속도 환산을 실행하실 수 있습니다.
설정값을 입력하고 [계산] 버튼을 누르면 결과가 표시됩니다.

PULSE속도[Hz]에서 회전속도[r/min]을 구할 때
arrow
1PULSE 당 이동각도 θS
PULSE 속도 f
회전속도(소수점 3자리에서 반올림 적용)
NM :

PULSE 속도 f[Hz] 에서 회전속도 [r/min] 계산식

회전속도[r/min]에서 PULSE속도[Hz]를 구할 때
arrow
1PULSE 당 이동각도 θS
PULSE 속도 NM
PULSE속도(소수점 3자리에서 반올림 적용)
f :

회전속도 [r/min] 에서 PULSE속도 [Hz] 를 구할 때

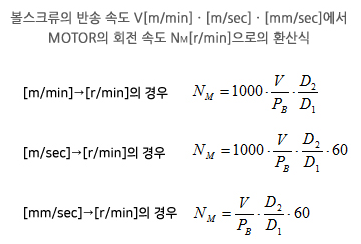

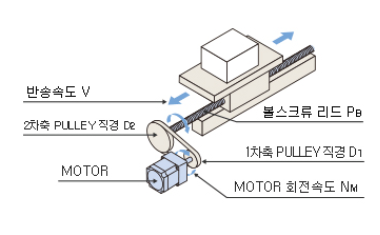

볼스크류의 반송속도[m/min]・[m/sec]・[mm/sec]에서 MOTOR의 회전속도[r/min]를 구할 때
arrow
볼스크류의 반송속도 V
나사의 LEAD PB
1차측의 PULLEY 직경이나 치수 D1
2차측의 PULLEY 직경이나 치수 D2
MOTOR의 회전속도(소수점 3자리에서 반올림 적용)
NM :
img img

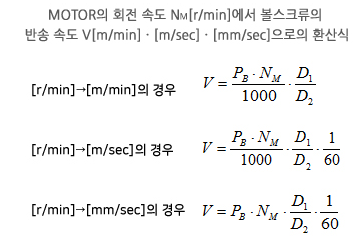

MOTOR의 회전속도[r/min]에서 볼스크류의 반송속도[m/min]・[m/sec]・[mm/sec]를 구할 때
arrow
MOTOR의 회전속도 NM
나사의 LEAD PB
1차측의 PULLEY 직경이나 치수 D1
2차측의 PULLEY 직경이나 치수 D2
볼스크류의 반송속도(소수점 3자리에서 반올림 적용)


img img

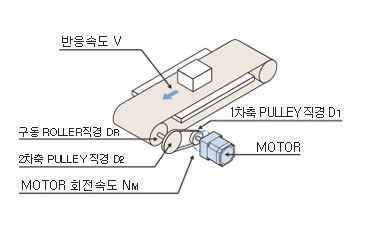

벨트의 반송속도[m/min]·[m/sec]·[㎜/sec]에서 MOTOR의 회전속도[r/min]을 구할 때
arrow
벨트의 반송속도 V
구동 ROLLER의 직경 DR
1차측의 PULLEY 직경이나 치수 D1
2차측의 PULLEY 직경이나 치수 D2
MOTOR의 회전속도(소수점 3자리에서 반올림 적용)
NM :
img img

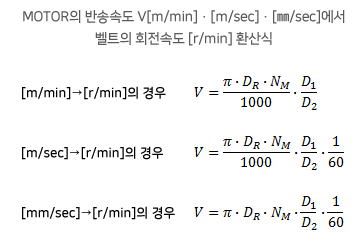

벨트의 회전속도 [r/min]에서 벨트의 반송속도 V[m/min]·[m/sec]·[㎜/sec]를 구할 때
arrow
벨트의 회전속도 NM
구동 ROLLER의 직경 DR
1차측의 PULLEY 직경이나 치수 D1
2차측의 PULLEY 직경이나 치수 D2
MOTOR의 회전속도(소수점 3자리에서 반올림 적용)


img img

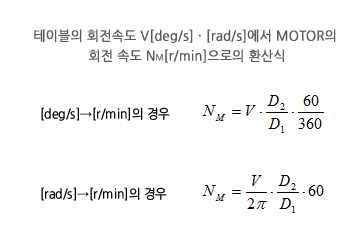

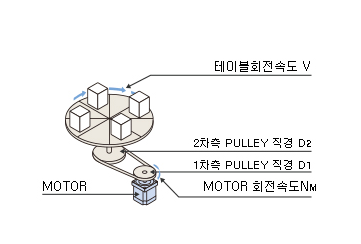

테이블의 회전속도 V[deg/s]・[rad/s]에서 MOTOR의 회전속도[r/min]를 구할 때
arrow
테이블의 회전속도 V
1차측의 PULLEY 직경이나 치수 D1
2차측의 PULLEY 직경이나 치수 D2
MOTOR의 회전속도(소수점 3자리에서 반올림 적용)
NM :
img img

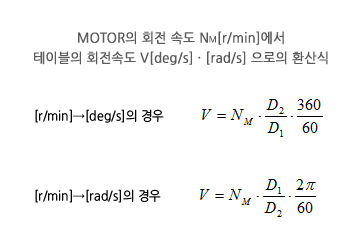

MOTOR의 회전속도[r/min]에서 테이블의 회전속도 V[deg/s]・[rad/s]를 구할 때
arrow
MOTOR의 회전속도 NM
1차측의 PULLEY 직경이나 치수 D1
2차측의 PULLEY 직경이나 치수 D2
테이블의 회전속도 V(소수점 3자리에서 반올림 적용)

img img
