설계시 도움이 되는 단위환산이나, 제어모터의 운전패턴 계산, 전자 GEAR의 계산을 간단하게 실행하실 수 있습니다.
※ 선정 계산이나 장치의 기동 또는 설치 시 서포트툴로 사용해 주세요.

gear
전자 GEAR의 계산

전자 GEAR의 계산을 간단하게 실행할 수 있습니다.
시리즈를 선택하고 희망하시는 기구의 요구사양을 입력해 주십시오. [전자 GEAR 계산] 버튼을 누르시면 계산 결과가 표시됩니다.

전자 GEAR의 계산
arrow
[STEP 01] 시리즈 선택
선택한 시리즈 사양 값
분해능 하한치
분해능 상한치
전자GEAR A,B의 하한치
전자GEAR A,B의 상한치
출하시 설정되어 있는 MOTOR의 분해능
[STEP 02] 요구사양 입력 계산결과 표시
회전 기구의 경우
1회전의 이동량
최소이동량 (1 PULSE 당의 희망이동량)
GEARD MOTOR를 사용
감속비 ※DGⅠ Ⅰ시리즈는 감속비 18로 고정
외부 전달기구를 사용
부하측의 PULLEY 직경이나 치수
MOTOR측의 PULLEY 직경이나 치수
판정
전자 GHEAR A
전자 GHEAR B
분해능 [P/R]
BALL SCREW 기구의 경우
사용 BALL SCREW의 LEAD
최소이동량 (1 PULSE 당의 희망이동량)
GEARD MOTOR를 사용
감속비 ※DGⅠ Ⅰ시리즈는 감속비 18로 고정
외부 전달기구를 사용
부하측의 PULLEY 직경이나 치수
MOTOR측의 PULLEY 직경이나 치수
판정
전자 GHEAR A
전자 GHEAR B
분해능 [P/R]

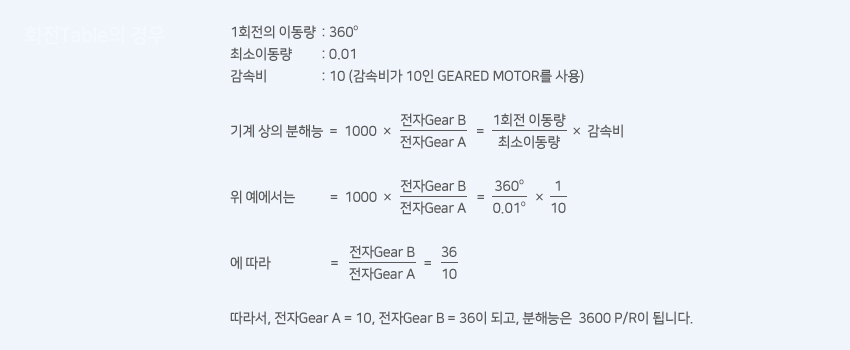

전자 GEAR A/B의 산출 방법실제 사례로, 전자 GEAR A/ B의 산출 방법을 설명합니다.
arrow

1회전의 이동량 : 360˚
최소이동량 : 0.01
감속비 : 10 (감속비가 10인 GEARED MOTOR를 사용)

기계 상의 분해능= 1000  X   전자 Gear B 전자 Gear A  =   1회전 이동량최소 이동량˚   X    감속비

위 예에서는= 1000  X   전자 Gear B 전자 Gear A  =   360˚0.01˚   X    110

에 따라= 1000  X   전자 Gear B 전자 Gear A  =   3610

따라서, 전자 Gear = 10, 전자 Gear B = 36이 되고, 분해능은 3600 P/R 이 됩니다.

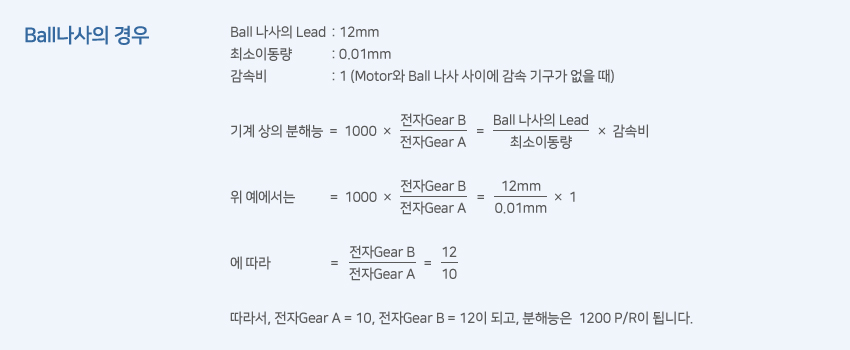

Ball 나사의 경우

Ball 나사의 Lead : 12mm
최소이동량 : 0.01
감속비 : 10 (감속비가 10인 GEARED MOTOR를 사용)

기계 상의 분해능= 1000  X   전자 Gear B 전자 Gear A  =   1회전 이동량최소 이동량˚   X    감속비

위 예에서는= 1000  X   전자 Gear B 전자 Gear A  =   360˚0.01˚   X    110

에 따라= 1000  X   전자 Gear B 전자 Gear A  =   3610

따라서, 전자 Gear = 10, 전자 Gear B = 36이 되고, 분해능은 3600 P/R 이 됩니다.
