설계시 도움이 되는 단위환산이나, 제어모터의 운전패턴 계산, 전자 GEAR의 계산을 간단하게 실행하실 수 있습니다.
※ 선정 계산이나 장치의 기동 또는 설치 시 서포트툴로 사용해 주세요.

gear
ROUND 기능 사용 가능여부의 판정(대상제품 : AZ시리즈)

ROUND 기능이란, MOTOR 출력축의 회전수가 설정된 범위를 넘으면 현재 위치의 위치정보가 자동적으로 PRESET되는 기능입니다.
본 서포트 툴에서는 고객의 조건을 입력하는 것으로 ROUND 기능의 사용 가능 여부를 판정합니다.
또한, 가능여부 판정과 동시에 전자 GEAR와 ROUND 설정 범위의 설정값을 계산합니다.
장치의 설치시에 서포트툴로써 활용해주십시오.

기구로부터 판정(앞으로 ROUND 설정을 할 경우)
arrow
설정값 입력
감속비※DG2시리즈의 경우에는 "18"을 입력해 주세요.
부하측에서 1PULSE 당 이동량
부하측에서 Reset 하고 싶은 각도

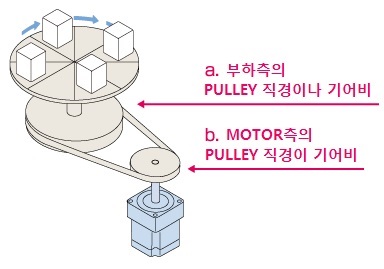

외부 전달기구를 사용

（「예」를 선택한 경우에는 우측 a,b FORM을 입력해 주십시오.）

a. 부하측의 PULLEY 직경이나 기어비
b. MOTOR측의 PULLEY 직경이나 기어비
round
계산 결과 표시

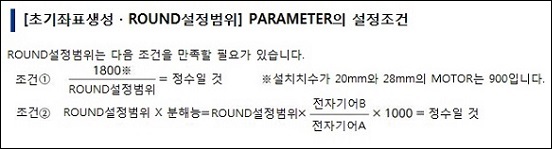

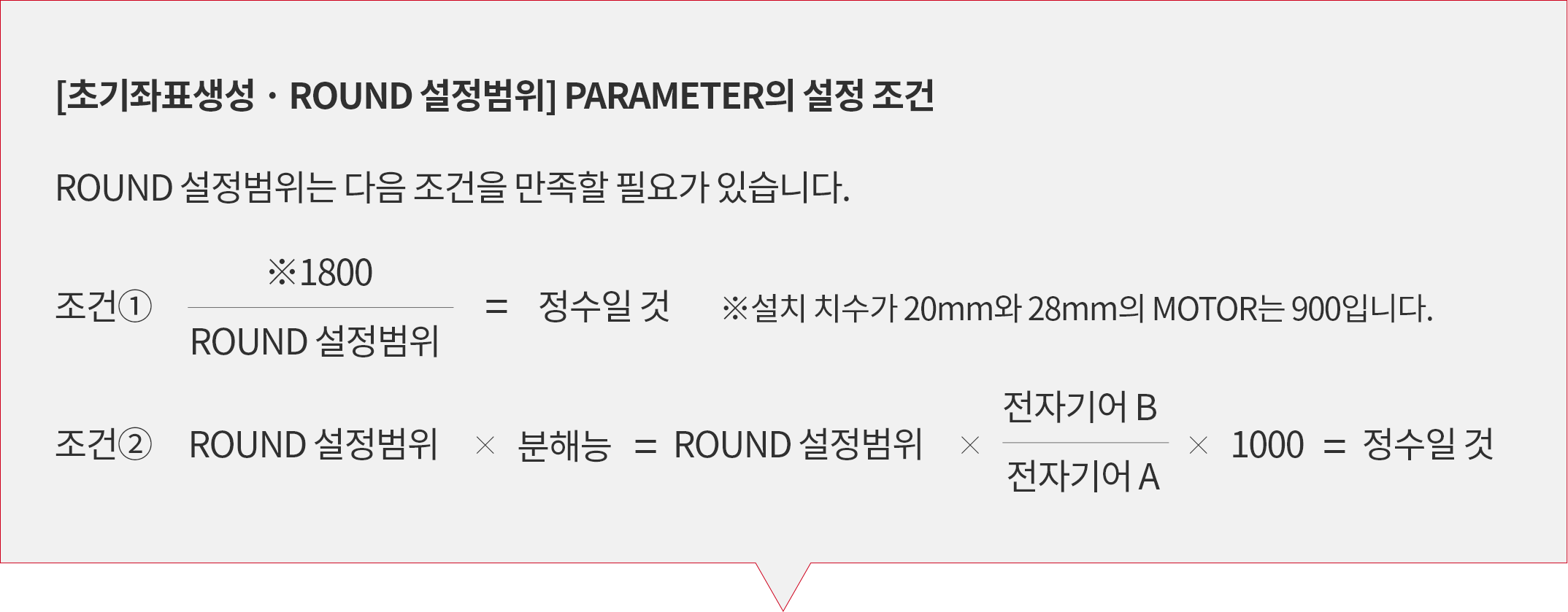

PARAMETER의 설정조건의 판정
icon_tip
tip
조건①의 결과
조건②의 결과

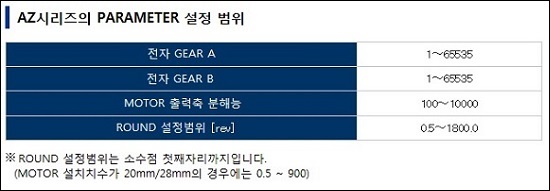

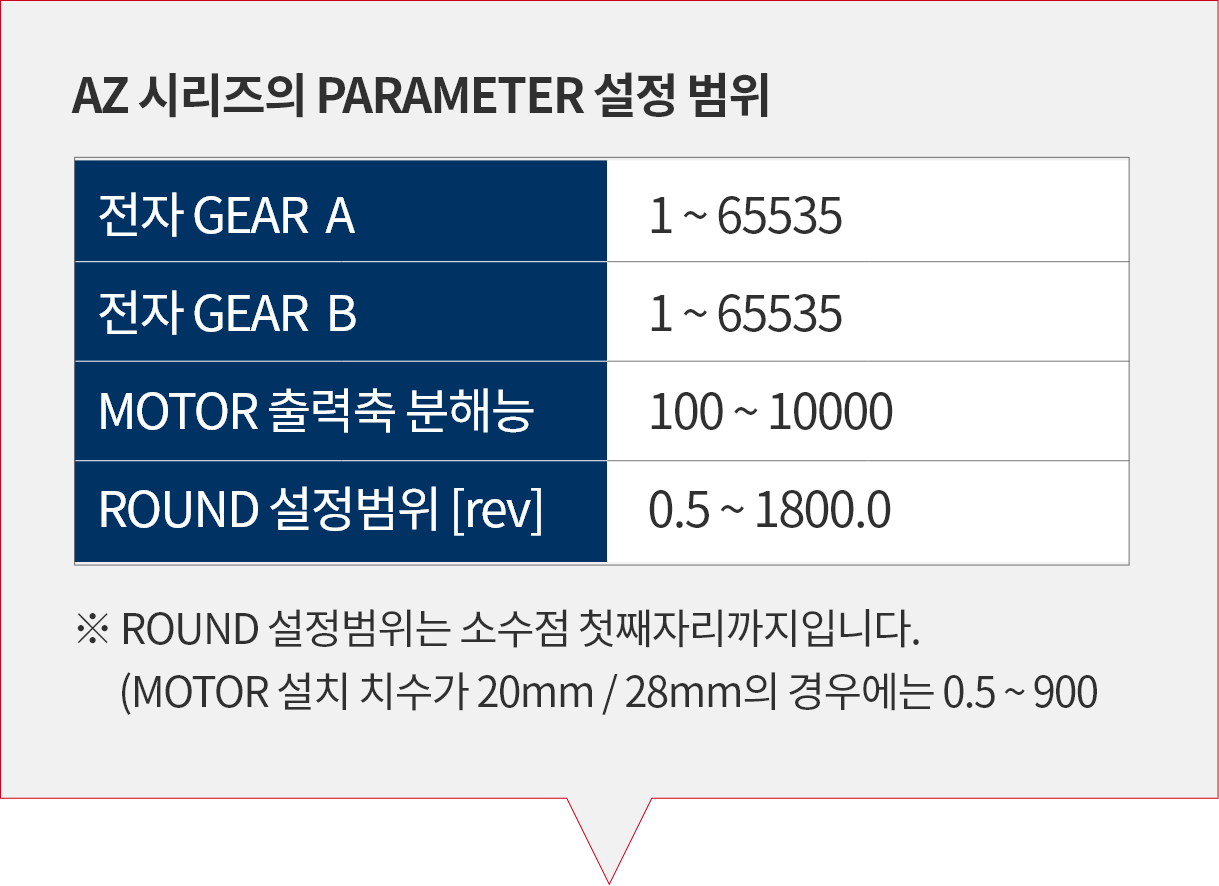

전자GEAR 및 ROUND설정범위의 설정값
icon_tip
tip
전자 GEAR A
전자 GEAR B
MOTOR 출력축 분해능
ROUND 설정범위 [rev]
판정 결과
설정값으로부터 판정(ROUND 설정된 경우)실제 사례로, 전자 GEAR A/ B의 산출 방법을 설명합니다.
arrow
설정값 입력
전자 GEAR A
전자 GEAR B
ROUND 설정범위 [rev]
계산 결과 표시

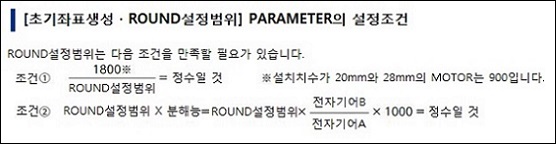

PARAMETER의 설정조건의 판정
icon_tip
tip
조건①의 결과
조건②의 결과

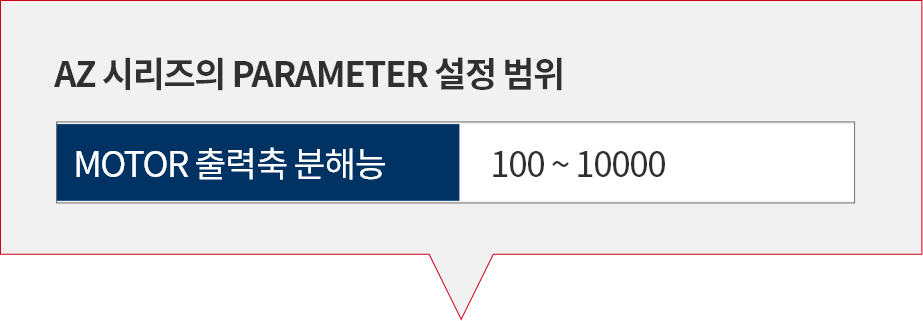

이때 MOTOR 출력축 분해능
icon_tip
tip
MOTOR 출력축 분해능
판정 결과

memo

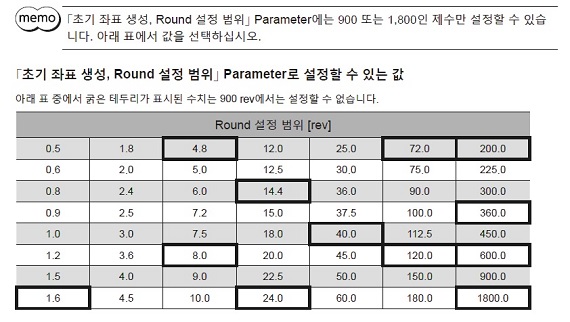

[초기좌표생성 · ROUND 설정범위] Parameter에는 900 또는 1800인 제수만 설정할 수 있습니다.
아래표에서 값을 선택하십시오.

[초기좌표생성 · ROUND 설정범위] Parameter로 설정할 수 있는 값

AZ 시리즈의 PARAMETER 설정 범위※표에서 빨간 글씨로 표시된 수치는 900 rev에서는 설정할 수 없습니다.
0.5 1.8 4.8 12.0 25.0 72.0 200.0
0.6 2.0 5.0 12.5 30.0 75.0 225.0
0.8 2.4 6.0 14.4 36.0 90.0 300.0
0.9 2.5 7.2 15.0 37.5 100.0 360.0
1.0 3.0 7.5 18.0 40.0 112.5 450.0
1.2 3.6 8.0 20.0 45.0 120.0 600.0
1.5 4.0 9.0 22.5 50.0 150.0 900.0
1.6 4.5 10.0 24.0 60.0 180.0 1800.0
