5IK100VEST2-18 K2S 시리즈 AC 소형 표준 MOTOR 인아오리엔탈모터(주)

품명보는 법
사양 특성
기타 사양
규격
시스템 구성

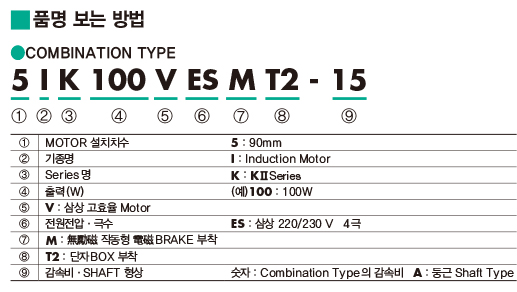

품명보는 법
사양 특성
기타 사양
규격

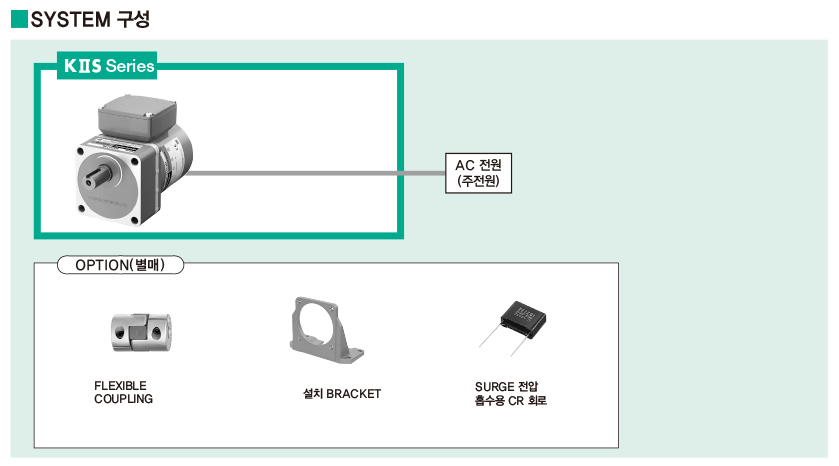

시스템 구성

설치 치수	90mm
출력	100W
유형	단자 박스 부착
모터 유형	인덕션 모터
샤프트 / 기어타입	평행 축 콤비 타입
샤프트 재질	철
감속비	18
전자 브레이크	없음
시간 정격	연속
전압 / 주파수 / 전류	삼상 220V / 50Hz / 0.55A 삼상 220V / 60Hz / 0.48A 삼상 230V / 50Hz / 0.57A 삼상 230V / 60Hz / 0.48A
기동 토크 (모터 축)	삼상 220V / 50Hz : 850mN ㆍ m 삼상 220V / 60Hz : 700mN ㆍ m 삼상 230V / 50Hz : 850mN ㆍ m 삼상 230V / 60Hz : 700mN ㆍ m
정격 토크 / 정격 회전 수 (모터 축)	삼상 220V / 50Hz : 690mN ㆍ m / 1400r / min 삼상 220V / 60Hz : 570mN ㆍ m / 1680r / min 삼상 230V / 50Hz : 690mN ㆍ m / 1400r / min 삼상 230V / 60Hz : 570mN ㆍ m / 1680r / min
기어 헤드 장착시의 회전 속도	삼상 220V / 50Hz : 83r / min 삼상 220V / 60Hz : 100r / min 삼상 230V / 50Hz : 83r / min 삼상 230V / 60Hz : 100r / min
기어 헤드 출력 축의 허용 토크	삼상 220V / 50Hz : 10.7N · m 삼상 220V / 60Hz : 8.8N · m 삼상 230V / 50Hz : 10.7N · m 삼상 230V / 60Hz : 8.8N · m
허용 관성 모멘트 J	620 × 10 -4 kg · m 2 (순간 정지시 : 356 × 10 -4 kg · m 2 )
모터 부 질량	4.7kg

주의
과열 보호 장치 (서멀 프로텍터)는 내장되어 있지 않습니다. 과부하 및 출력축이 구속이 될 경우 모터의 소손을 방지하기 위해 전자 개폐기와 인버터의 전자 서멀 기능을 사용하십시오.
인버터와 함께 구동 할 때 인버터의 설정 주파수는 120Hz 이하에서 사용하십시오.
회전 속도는 모터 동기 회전 속도 (50Hz : 1500r / min, 60Hz : 1800r / min)를 기준으로 감속비로 나누어 계산하고 있습니다. 실제 회전 속도는 부하의 크기에 따라 최대 10 % 적은 값을 나타냅니다.

구성품

콤비 기어드 모터	5IK100VGVR-EST2 (모터) 5GVR18B (기어 헤드)

부속품

모터, 기어 헤드, 평행 키, 설명서

품명보는 법
사양 특성
기타 사양
규격
시스템 구성

일반 사양

항목	사양
절연 저항	상온 상습에서 연속 운전 후 모터의 코일과 케이스 사이를 DC500V 메가로 측정 한 값이 100MΩ 이상입니다.
절연 내압	상온 상습에서 연속 운전 후 모터의 코일과 케이스 사이에 50Hz 또는 60Hz, AC1.5kV를 1 분간인가하여도 이상이 없습니다.
온도 상승	기어 헤드 또는 이와 동등한 방열판 ※ 1 을 장착하고, 상온 상습에서 정격 부하 연속 운전 후 저항 법으로 권선 온도 상승을 측정 한 값이 80 ℃ 이하입니다.
내열 클래스	130 (B)
사용 주위 온도	-10 ~ + 40 ℃ (동결하지 않을 것)
사용 주위 습도	85 % 이하 (결로가 없을 것)
보호 등급	단자 박스 부착 타입 : IP66 ※ 2 (둥근 샤프트 타입의 장착면 제외) 리드선 타입 : IP20 케이블 유형 : IP40

주의

과열 보호 장치 (서멀 프로텍터)는 내장되어 있지 않습니다.
과부하 및 출력축이 구속 된 때 모터의 소손을 방지하기 위해 전자 개폐기와 인버터의 전자 서멀 기능을
사용하십시오.

※ 1

방열판의 크기 (재질 : 알루미늄)

모터 유형 (출력)	크기 (mm)	두께 (mm)
30W 타입	135 × 135	5
40W 타입	165 × 165
60W 타입	200 × 200
100W 타입	200 × 200

※ 2

방진 · 방수를 나타내는 IP 표시는 IEC60529 및 IEC60034-5에 규정되어 있습니다.
재질과 표면 처리 내용은 다음을 참조하십시오.

유형	출력	재질 / 표면 처리
유형	출력	부품	재질	표면 처리
단자 박스 부착 스테인레스 샤프트	30W 40W 60W 100W	모터 케이스	알루미늄	알루마이트 처리
		기어 케이스		도장 (부착면 제외)
		브라켓
		단자함
		출력축	SUS303	-
		나사	스테인레스 (외부 노출 부분 만)	-
단자 박스 부착	60W 100W	모터 케이스	알루미늄	도장 (부착면 제외)
		단자함	알루미늄	도장 (부착면 제외)
		출력축	S45C	-
		나사	스테인레스 (외부 노출 부분 만)	-

허용 RADIAL 하중 허용 AXIAL 하중

평행 축 콤비 타입

품명	감속비	허용 RADIAL 하중 N		허용 AXIAL 하중 N
품명	감속비	출력축 끝에서 10mm	출력축 끝에서 20mm	허용 AXIAL 하중 N
4IK30	5 ~ 25	300	350	100
4IK30	30 ~ 360	450	550	100
5IK40 5IK60	5-9	400	500	150
	12.5 ~ 18	450	600
	25 ~ 300	500	700
5IK100	5-9	400	500	150
	12.5 ~ 18	450	600
	25 ~ 180	500	700

둥근 샤프트 타입

품명	허용 RADIAL 하중 N		허용 AXIAL 하중
품명	출력축 끝에서 10mm	출력축 끝에서 20mm	허용 AXIAL 하중
4IK30	90	140	모터 질량의 절반 이하
5IK40	140	200
5IK60 5IK100	240	270

모터 출력	번호
30W, 40W	SC11AAN- □ 10TD
60W	SC11AAN- □ 10TF
100W	SC11AAN- □ 10TH
200W	전압 200 ~ 240V	SC11AAN- □ 10TK
전압 380 ~ 415V	SC11AAN- □ 10TH

정격 전압	코일 코드
50Hz	60Hz
200V	200-220V	2
200-220V	220-240V	M
220-240V	240-260V	P
346-380V	380-420V	S
380-400V	400-440V	4
415-440V	440-480V	T

모터 출력	번호
30W, 40W	MSO-T10 0.24A 200V AC200V
60W	MSO-T10 0.35A 200V AC200V
100W	MSO-T10 0.5A 200V AC200V
200W	전압 200 ~ 240V	MSO-T10 0.9A 200V AC200V
전압 380 ~ 415V	MSO-T10 0.5A 400V AC400V
