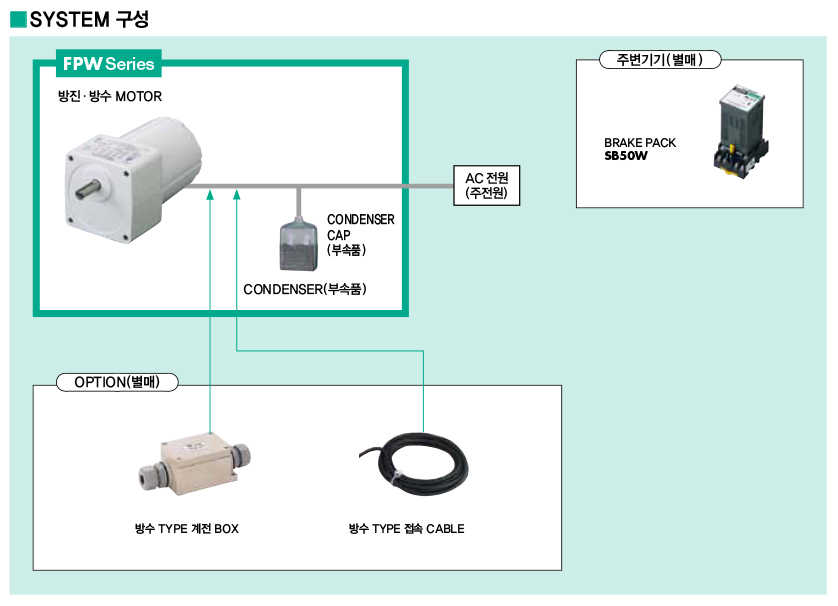

  • FPW 시리즈
  • FPW425S2-25



설치 치수
83mm
출력
25W
샤프트 / 기어타입
평행 축 기어 헤드 (기어드 타입)
감속비
25
시간 정격
연속
전압 / 주파수 / 전류
삼상 200V / 50Hz / 0.23A
삼상 200V / 60Hz / 0.21A
삼상 220V / 60Hz / 0.21A
삼상 230V / 60Hz / 0.22A
기동 토크 (모터 축)
삼상 200V / 50Hz : 240mN ㆍ m
삼상 200V / 60Hz : 160mN ㆍ m
삼상 220V / 60Hz : 160mN ㆍ m
삼상 230V / 60Hz : 160mN ㆍ m
정격 토크 / 정격 회전 수 (모터 축)
삼상 200V / 50Hz : 190mN ㆍ m / 1300r / min
삼상 200V / 60Hz : 160mN ㆍ m / 1550r / min
삼상 220V / 60Hz : 160mN ㆍ m / 1600r / min
삼상 230V / 60Hz : 160mN ㆍ m / 1600r / min
기어 헤드 장착시의 회전 속도
삼상 200V / 50Hz : 60r / min
삼상 200V / 60Hz : 72r / min
삼상 220V / 60Hz : 72r / min
삼상 230V / 60Hz : 72r / min
기어 헤드 출력 축의 허용 토크
삼상 200V / 50Hz : 3.5N · m
삼상 200V / 60Hz : 2.9N · m
삼상 220V / 60Hz : 2.9N · m
삼상 230V / 60Hz : 2.9N · m
기어 헤드 출력축의 기동 토크
삼상 200V / 50Hz : 3.5N · m
삼상 200V / 60Hz : 2.9N · m
삼상 220V / 60Hz : 2.9N · m
삼상 230V / 60Hz : 2.9N · m
허용 관성 모멘트 J
194 × 10 -4 kg · m 2
콘덴서 용량
0
과열 보호 장치 유형
서멀 프로텍터
질량
3.0kg
각종 안전 규격의 인정은 모터 명판 품명으로 취득하고 있습니다.
· 기어 헤드 장착시의 회전 속도는 모터 동기 회전 속도 (50Hz : 1500r / min, 60Hz : 1800r / min)를 기준으로 감속비로 나누어 계산하고 있습니다.
실제 회전 속도는 부하의 크기에 따라 2 ~ 20 % 적은 값을 나타냅니다.
주의
모터가 어떠한 원인으로 과열하면 서멀 프로텍터가 작동 모터는 정지합니다. 모터의 온도가 내려 가면 자동으로 운전을 재개하기 때문에 점검 작업은 반드시 전원을 끄고 수행해야합니다.

부속품

모터 장착 용 나사, 평행 키, 설명서



일반 사양

항목사양
절연 저항상온 상습에서 정격 운전 후 코일와 케이스 사이를 DC500V 메가로 측정 한 값이 100MΩ 이상입니다.
절연 내압상온 상습에서 정격 운전 후 코일와 케이스 사이에 50Hz 또는 60Hz, AC1.5kV를 1 분간인가하여도 이상을 인정하지 않습니다.
온도 상승상온 상습에서 정격 운전 후 저항 법으로 권선 온도 상승을 측정 한 값이 80 ℃ 이하 (삼상 유형은 70 ℃ 이하)입니다.
내열 클래스130 (B)
과열 보호 장치서멀 프로텍터 내장 (자동 복귀 형) 개방 : 130 ± 5 ℃, 복귀 : 82 ± 15 ℃
사용 주위 온도단상 100V 단상 200V, 삼상 200V : -10 ~ + 50 ℃ (동결하지 않을 것)
기타 전압 : -10 ~ + 40 ℃ (동결하지 않을 것)
보호 등급IP67

주의

  • 방진 · 방수 구조의 특수 기어드 모터이므로 모터 부와 기어 헤드 부는 분해 할 수 없습니다.
  • 모터 용 콘덴서는 방진 · 방수 구조로되어 있지 않습니다.



허용 래디얼 하중 허용 축 방향 하중

품명감속비최대 허용 토크
N · m		허용 래디얼 하중 N허용 축 방향 하중
N
샤프트 끝에서 10mm샤프트 끝에서 20mm
FPW4253 ~ 188.010015050
25 ~ 180200300
FPW5403 ~ 1810250350100
25 ~ 180300450
FPW5603 ~ 915400500150
12.5 ~ 18450600
25 ~ 180500700
FPW6903 ~ 930550800200
12.5 ~ 1806501000





제품적용 규격인증 기관
모터UL 1004-1
UL 1004-3
CSA C22.2 No.77
CSA C22.2 No.100		UL
EN 60034-1
EN 60034-5
EN 60664-1		규격 대응 품
GB 12350CQC

· 규격 인정 품 인증 취득 품명 모터 품명입니다.

CE 마킹

저전압 지침




유해 물질

RoHS 지침 (2011 / 65 / EU)의 규제치를 초과하는 물질은 함유하고 있지 않습니다.
