Belt Conveyor

문제 Conveyor 측면의 튀어나온 부분을 줄이고 작업성을 개선하고 싶다.

기존장비

삼상 Induction Motor를 Coupling 기구로 연결하여 구동
(속도제어에는 Inverter를 사용)
≪용도≫ Work의 반송

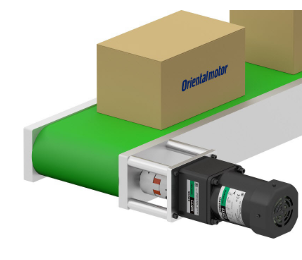

기존 문제점

Conveyor 측면에 Motor나 전달기구 등이 튀어나와 불필요한 공간이 생김
(Conveyor 1대 당 점유 공간이 넓고 새로운 장비를 늘리기 어려움)

장비에 설치하기 위한 부품 점수가 많고 전체 조립 공수가 많아짐

SOLUTION

BLDC Motor BMU Series JH Gear (직교축 Gearhead)
Conveyor의 공간 절약과 작업시간 단축을 실현

소형∙고출력의 BLDC Motor BMU Series의 JH Gear(직교축 Gearhead)를 적용하여 Conveyor 측면 Motor의 튀어나온 부분을 줄일 수 있습니다.
JH Gear는 중공 Hypoid이므로 Conveyor와 연결하기 위한 부품점수를 줄일 수 있습니다.
이에 따라 전체 조립공수도 줄어 작업시간의 단축에도 공헌합니다.

구체적인 적용 예

사용하기 쉬운, 적당한 Conveyor로

· 고강도∙고허용 Torque의 직교축 중공 Hypoid JH Gear를 사용
· Belt Conveyor의 축에 Gear를 직결하여 공간절약에 공헌

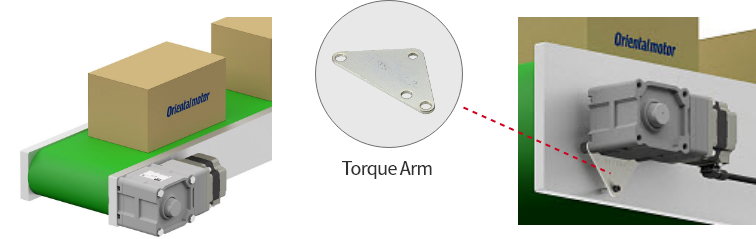

· Torque Arm을 사용하면 Belt Conveyor에 고정은 한 곳 고정도 가능 Torque Arm (Option)

부품 수 감소에 의해 작업 시간이 단축

전달 기구를 생략하여 설계∙조립에 걸리는 시간이나 부품 발주∙관리를 위한 시간을 단축할 수 있습니다.

기존장비 Conveyor의 장비폭과 높이 연결에 필요한 부품 수
기존장비 설치 Plate X 1
Coupling X 1
Spacer X 2
BMU Series JH Gear 연결용 부품은 모두 불필요
