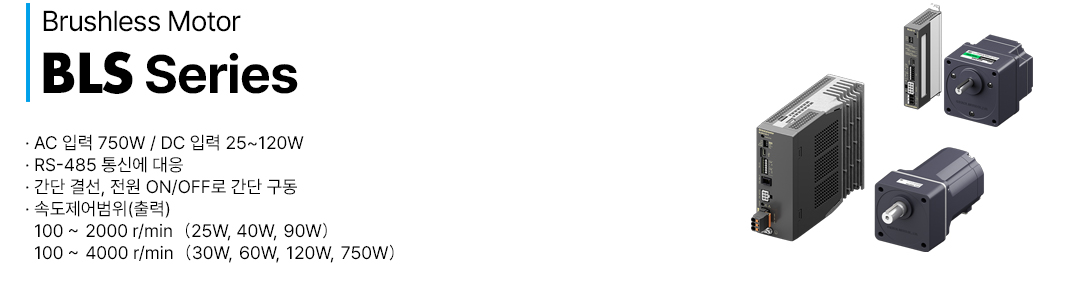

주요 특징

기본 사양

- 출력              : 25W, 30W, 40W, 60W, 90W, 120W, 750W

- 전원 입력        : DC24V

- 속도 제어 범위  : 100 ~ 2400r/min (25W, 40W, 90W)

                      100 ~ 4000r/min (30W, 60W, 120W, 750W)

- RS-485통신 대응 가능

- AC모터와 같은 기어헤드를 사용 가능

- 간단한 결선, 전원 ON/OFF로 간단하게 구동 가능

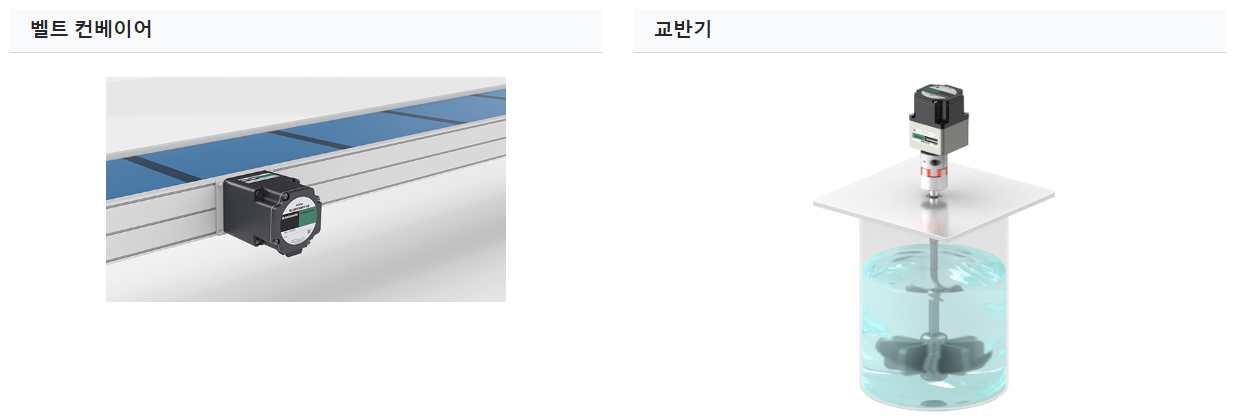

용도 예

더욱 컴팩트한 외형

   - 모터의 소형, 경량화

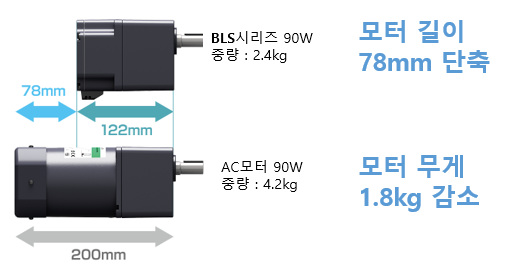

      설치각 90mm의 AZ모터와 전체 길이를 비교하면 78mm 짧아집니다

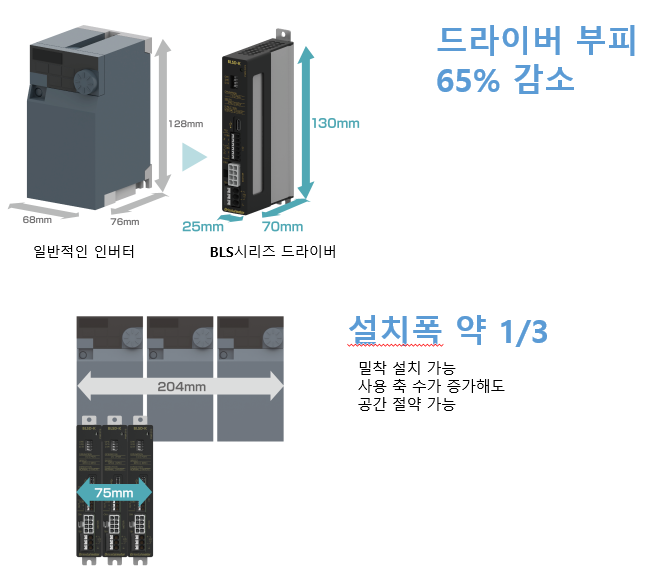

- 드라이버 소형화

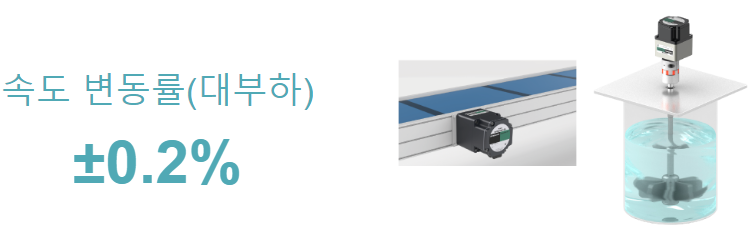

속도 변동 억제

모터에 소형 센서를 탑재하여 피드백 제어를 실시하고 있습니다. 따라서, 부하 변화에 따른 모터 속도 변동을 줄일 수 있습니다.

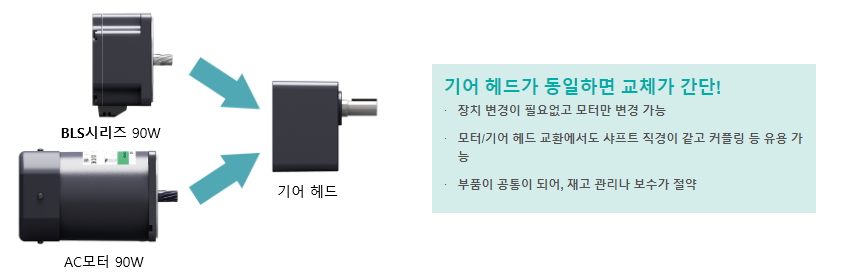

AC모터와 같은 기어헤드 사용

같은 출력이라면 AC모터와 치절 사양이 동일합니다.

따라서, AC모터 호환 타입의 경우 GN치절/GE치절의 감속기를 사용할 수 있습니다.

용도에 맞는 기어헤드 선택 가능

종류	표준 (AC 모터 호환) 타입	고강도 · 장수명 타입
외관	평행 축 기어 헤드	평행 축 기어 헤드	중공 축 플랜지 기어 헤드
개요	당사 AC 모터와 같은 기어 헤드 예) 기어 헤드 품명 4GN□K	브러시리스 모터 전용 기어 헤드 고허용 토크 · 긴 수명 예) 기어 헤드 품명 GFV4G□, GFS4G□FR
조립 모터 출력	25W, 40W, 90W	30W, 60W, 120W
최대 허용 토크 (설치각 치수 90mm의 경우)	20N·m	30N·m (평행축 기어 헤드) 65N·m (중공축 플랜지 기어 헤드)
기어 헤드 정격 수명	5000시간	10000시간

※ 품명중의 □에는 감속비를 나타내는 숫자가 들어갑니다.

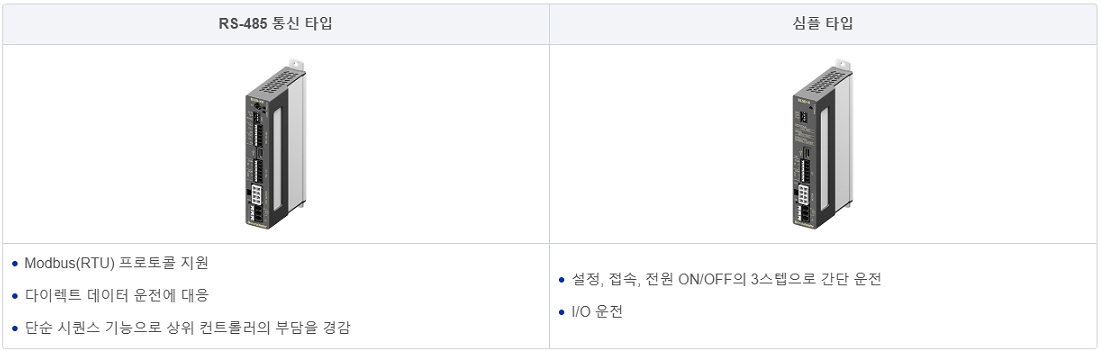

RS-485통신 타입과 기본 타입 드라이버 선택 가능

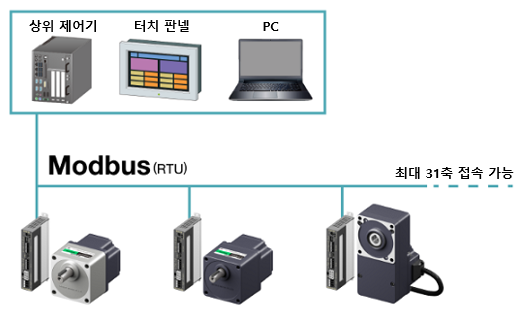

RS-485통신 타입 드라이버

RS-485 통신 타입은 Modbus(RTU) 프로토콜의 인터페이스에 대응하고 있습니다.
