BLE2 시리즈의 개요

모터는 구조를 새롭게 하고 보다 소형으로 고출력·고효율을 실현하였습니다.
BLE2 시리즈는 "고객의 편리한 사용"을 형태화했습니다.





주요 특징

뛰어난 성능과 기능
  · 속도 제어 범위 80~4000r/min
  · 속도 변동율 ±0.2%(디지털 설정시)
  · 토크 제한 가능
  · 다단 변속 운전 최대 16단
  · 정지 시 출력축 유지(정격 토크의 50%까지)
  · 보호등급 IP66(모터부만)
  · 스테인리스 샤프트에 의한 높은 방수·내식성

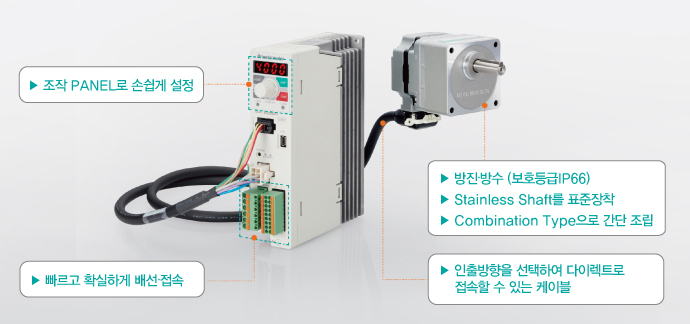

  · 장비의 기동과 트러블 방지에 도움이 되는 모니터·테스트 기능

편리한 사용성과 합리적인 가격

· 드라이버 본체로 디지털 설정·조작
· 소형·슬림형 드라이버로 밀착 설치 가능
· PC나 외부 신호로 속도 설정 가능
· 인출 방향을 선택할 수 있는 케이블
· 직접 접속으로 모터 드라이버 사이 최대 20m
· 라인업 30W~400W


















Brushless Motor의 장점

Brushless 모터는 DC 모터의 장점이자 뛰어난 속도 안정성· 폭넓은 속도 제어 범위를 재현하면서 로터부에 영구 자석을 채용하여 에너지 절약, 슬림형, 하이 파워화를 실현한 모터입니다.
브러쉬와 정류자(Commutator)의 기계적 접점이 없어 정기적인 유지 보수가 불필요합니다.



용도에 맞추어 선택할 수 있는 고강도·고감속 기어헤드

기존의 평행축 기어헤드 GFV기어에 고감속비의 JV기어, 고강도 바닥설치형의 JB기어, 직교축 중공 하이포이드의 JH기어를 라인업하였습니다. 출력축의 허용 하중 및 최대 허용 토크가 대폭 업그레이드되었습니다. 다양한 설치 방법에 대응할 수 있습니다.

평행축 기어헤드
GFV기어		평행축 기어헤드
JV기어		바닥설치형 기어헤드
JB기어		직교축 중공 하이포이드
JH기어
장수명 기어헤드
스테인리스 샤프트
H1그리스 대응가능		고 감속비 1/450
스테인리스 샤프트		바닥설치 일체형
고 감속비 1/1200		공간 절약
에너지 절약
스테인리스 샤프트

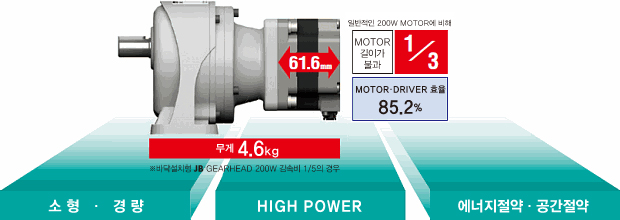

소형·경량, 하이 파워로 에너지 절약·공간 절약

고감속 기어와 조합하면, 모터부의 소형·경량, 에너지 절약·공간 절약, 고효율이라는 특징으로, 고토크, 고강도를 실현할 수 있습니다.


바리에이션·사양

모터, 드라이버, 케이블, 각각을 구입하여 주시길 바랍니다.

출력축 타입
설치치수
[mm]
정격 출력
[W]
감속비
보호등급
정격 전압
[V]
접속 케이블
평행축
기어헤드
GFV기어
60
30
5~200
IP66
단상 100-120
단상 200-240
삼상 200-240
0.5~20m
출력축 인출/
반대 출력축 인출
80
60
90
120
110
200
단상, 삼상 200-240
110
400
5~50
삼상 200-240

GFV기어
식품 공업용
H1그리스 대응
60
30
5~200
단상 100-120
단상 200-240
삼상 200-240
80
60
90
120
JV기어
※1
200
300,450
IP66
단상, 삼상 200-240
바닥설치형 기어헤드 JB기어
※1
200
5~1200
IP44
단상, 삼상 200-240
직교축 중공 하이포이드 JH기어
※1
60
10~200
IP66
단상 100-120
단상 200-240
삼상 200-240
120
200
5~200
단상 200-240
삼상 200-240
둥근 샤프트※2
60
30
-
IP66
단상 100-120
단상 200-240
삼상 200-240
60
60
90
120
90
200
단상, 삼상 200-240
90
400
삼상 200-240
※1
제품 상세 페이지에 게재된 외형도를 참고하여 주시길 바랍니다.
※2
둥근 샤프트 타입에는 샤프트부에 Fraise Cut 가공한 타입도 마련되어 있습니다.

JV기어, JB기어의 커넥터 위치는 아래/위/오른쪽/왼쪽 4방향이 라인업되어 있습니다.(JH기어는 2방향)
자세한 내용은 가까운 영업소 또는 고객 상담 센터로 문의하여 주시길 바랍니다.
