특징

속도제어

최고 수준의 속도제어로 TACT TIME 향상에 공헌

최고 회전속도 4000r/min, 속도비 1:2000 (기존대비 2배)
BX2 시리즈는 2~4000r/min(디지털 설정시)을 실현. 회전 속도 범위가 대폭 확대되었습니다.
※아날로그 설정시는 30~4000r/min입니다.

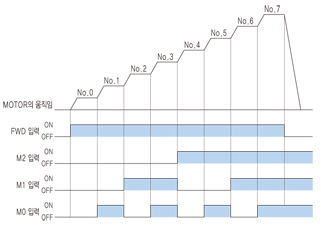

Work와 Tact Time에 맞춰 속도선택 가능

회전속도를 16점까지 설정 가능(기존대비 2배)

외부환경의 영향이 적은 순조로운 운전

속도 변동율: ±0.05%(對부하·對전압·對온도)

상하 구동시의 속도 제어도 간단

전자 브레이크부착 모터이므로 상하 구동(감아내림 운전)시에도 안정된 속도제어를 실행할 수 있습니다. 전자 브레이크의 ON/OFF는 드라이버로의 운전지령에 의한 자동제어입니다. 정전 등 전원 OFF시에는 모터를 순식적으로 정지시켜 부하를 유지합니다.

상하구동시에는 회생 에너지가 발생하므로
별매인 회생저항이 필요합니다.

위치제어

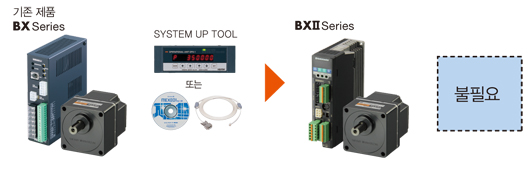

위치결정기능을 내장

드라이버 본체만으로 위치결정운전이 가능합니다. System Up Tool이 필요하지 않습니다.

다양한 위치결정운전이 가능
  • 운전 데이터를 16점까지 설정가능(기존대비 10점 증가)
  • 운전기능은 단독운전, 연결운전, 연결운전2의 3종류
동일 방향으로의 연속회전 동작이 가능

지령위치가 "라운드 설정 범위" 파라미터 값을 넘으면 지령위치 및 다회전 데이터를 0으로 되돌릴 수 있습니다. 다회전 데이터도 0으로 되돌아가므로, 동일방향의 연속회전 동작이 가능하게 됩니다.

[동일 방향으로 연속회전 동작하는 경우의 용도 예]

토크 제한

토크 제한 기능이란?

모터의 순간 최대 토크 설정범위를 0~250%까지 1%단위로 제한할 수 있습니다. 사용 상황에 맞추어 안전을 위해서 모터 토크를 억제하는 것 외에, 용도에 맞추어 활용할 수 있습니다.

그리고 BX 2 시리즈에서는...
  • 토크 제한 정도 향상
      BX2:±10%정도(정격토크에서)
  • 토크 제한 ON/OFF를 외부신호(TL입력)로 전환 가능





토크 제한을 사용한 용도 예
  • 장력(브레이크)

    장력을 얻기 위한 브레이크로 사용

  • 누름
    인쇄 등의 프레스 용도로 사용

가격

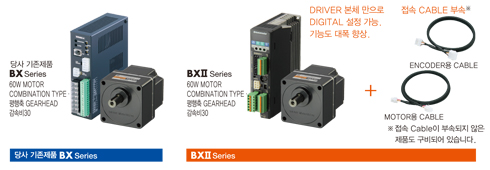

기능·성능은 향상되고, 기존제품과 동등한 가격

신기능

티칭 기능

드라이버의 패널·데이터 설정기 OPX-2A(별매)또는 데이터 설정 소프트웨어 MEXE02를 사용하여 티칭이 가능합니다. 테이블을 원하는 위치까지 이동시켜, 그 위치 데이터를 위치결정 데이터로 기억시킬 수 있습니다.

데이터 설정 소프트웨어는 홈페이지에서 다운로드할 수
있습니다. 또한 CD-ROM도 배포하고 있습니다.

자세한 내용은 가까운 사무소·기술지원센터로 문의하여 주십시오.

테스트 운전 기능(JOG운전)

모터와 드라이버를 접속하고 전원을 켜는 것만으로 접속을 확인할 수 있습니다.

프리셋 기능

임의의 위치에서 P-PRESET을 입력해 원점을 확인하는 기능입니다.원점 위치를 임의의 값으로 설정할 수 있으며 외부 센서는 불필요합니다.





편리한 사용과 고 신뢰성



편리한 사용

데이터 설정이 간단

드라이버 본체의 조작 패널에서 디지털 설정, 조작이 가능합니다. 회전속도, 부하율, 현재위치, 운전번호 등을 표시할 수 있습니다. 별매인 데이터 설정기(OPX-2A)을 사용해 원격 설정도 가능합니다.

스위치 하나로 제어 모드 간단 전환

속도제어, 위치제어, BX 호환(속도제어), BX 호환(위치제어)을 간단히 전환할 수 있습니다.
※기존제품 BX 시리즈와 거의 같은 환경에서 사용이 가능합니다.









배선이 간단
  • ·I/O커넥터는 스크류가 필요 없는 타입으로 납땜이나 전용 압착공구가 필요하지 않습니다.
  • 모터 커넥터, 엔코더 커넥터를 원터치로 접속할 수 있습니다.

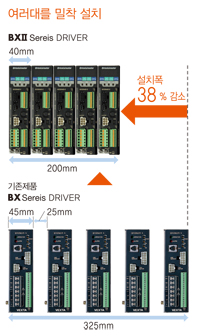

설치 공간을 효율적으로 활용

드라이버 내부 부품의 최적 배치로 소형·슬림형을 실현했습니다. 여러 대의 밀착 설치도 가능해 설치공간의 축소 및 같은 공간에서 축 수를 늘릴 수 있습니다.

데이터 편집 및 모니터링도 간단

운전 상태 파형 모니터

  • 데이터 설정 소프트웨어 MEXE02
    운전 데이터의 설정이나 파라미터의 변경, 모니터 등을 PC에서 할 수 있습니다.
·
데이터 설정 소프트웨어는 홈페이지에서 다운로드할 수 있습니다.

신뢰성

만약의 경우에도 안심

알람(보호 기능)과 알람 발생 전에 경고를 울리는 Warning(경고 기능)으로, 만약의 경우에도 신속한 대응이 가능합니다.

표시 예알람Warning
위치편차 과대1010
과전압2222
과부하3030

싱크/소스 로직 선택 가능

외부 컨트롤러에 맞추어, 싱크/소스 로직을 결선을 바꿔 전환할 수 있습니다.

바리에이션·사양

설치치수
[mm]
정격 출력
[W]
정격 토크
[N·m]
정격 회전 속도
[r/min]
타입
60
30
0.1
3000
콤비네이션·평행축 기어헤드
콤비네이션·중공축 플랫 기어헤드
둥근 샤프트
80
60
0.2
3000
콤비네이션·평행축 기어헤드
콤비네이션·중공축 플랫 기어헤드
둥근 샤프트
90
120
0.4
3000
콤비네이션·평행축 기어헤드
콤비네이션·중공축 플랫 기어헤드
둥근 샤프트
104
200
0.65
3000
콤비네이션·평행축 기어헤드
콤비네이션·중공축 플랫 기어헤드
둥근 샤프트
400
1.3
콤비네이션·평행축 기어헤드
콤비네이션·중공축 플랫 기어헤드
둥근 샤프트

※ 모터부의 설치치수입니다.(평행축 기어헤드의 경우 기어헤드의 설치치수는 110mm)
