Brushless 모터 BLV 시리즈는 로터부에 영구 자석을 채용하여 슬림형이면서 하이 파워입니다.
모터 길이 82mm 제품으로 최대 400W의 출력을 발휘합니다.
출력 | 200W | 400W |
---|---|---|
전원 전압 | DC24V | DC48V |
설치치수※ | □ 104mm | |
모터 길이※ | 82mm |
※둥근 샤프트 타입의 경우
동작 가능 전압 범위를 넓게 설계하여 배터리 전원의 큰 출력 전압 변동에 대응합니다.
전압에 따라 최고 회전속도에 제한이 걸리기 때문에 모터 정지를 회피할 수 있습니다.
전원 전압이 임의로 설정한 수준 이하가 되면 알람을 출력합니다. 이로 인해 전압 저하에 따른 모터 정지를 미연에 막을 수 있고 충전 시기의 기준으로도 사용할 수 있습니다.
정지 시 유지가 필요한 경우, 위치 유지※가 가능한 전자 브레이크부착 타입을 라인업하였습니다.
사용 방법에 따른 제한이 있습니다. 자세한 내용에 대해서는, 가까운 사무소 및 고객 상담 센터에 문의하여 주시길 바랍니다.
높은 허용 Radial 하중으로 하이파워, 하이스펙 운전이 가능합니다. 높은 하중으로 운송에도 적합합니다.

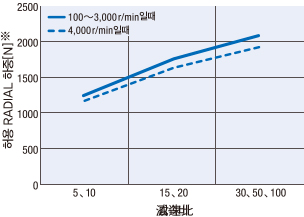

[회전 속도별 허용 Radial 하중]
※기어헤드 설치면으로부터 10mm의 값
허용 토크가 포화하지 않기 때문에 모터의 토크를 최대한 활용할 수 있습니다.

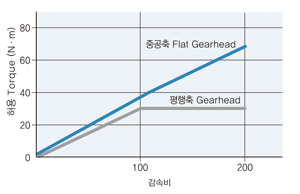

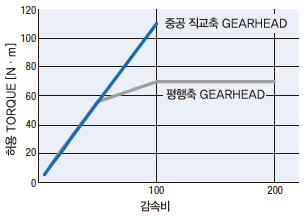

[허용 토크 비교(400W)]
커플링 등의 연결 부품을 사용하지 않고, 구동축과 직접 연결할 수 있어 장치의 공간 절약을 실현합니다.
별매의 데이터 설정기(OPX-2A)를 사용하여 기능을 확장하거나 디지털로 설정·표시할 수 있습니다.
또한 통신 제어에도 대응하고 있습니다.
속도 변동율이 ±0.5%이하로 작기 때문에 부하나 전압, 온도가 변화해도 안정된 운전이 가능합니다.
<조건>
對부하 | : | 0~정격 토크, 정격 회전속도, 정격 전압, 상온 |
對전압 | : | 정격 전압±10%, 정격 회전속도, 무부하 상온 |
對온도 | : | 0~+40℃, 정격 회전속도, 무부하, 정격 전압 |
상위 컨트롤러에서의 제어는 I/O제어·RS-485통신 제어가 가능합니다.
또한 통신 프로토콜 변환기인 네트워크 컨버터(별매)를 사용함으로써 CC-Link통신, MECHATROLINK-II 통신에도 대응가능합니다.
타입 | 설치치수 [mm] | 정격 출력 [W] | 정격 토크 [N·m] | 감속비 | 정격 회전속도 [r/min] | 전자 브레이크 |
---|---|---|---|---|---|---|
콤비네이션· 평행축 기어헤드 | 104 | 200 | 0.65 | 10~100 | 3000 | 부착/ 없음 |
400 | 1.3 | 5~100 | ||||
콤비네이션· 중공축 플랫 기어헤드 | 200 | 0.65 | 10~100 | |||
400 | 1.3 | 5~100 | ||||
둥근 샤프트 타입 | 200 | 0.65 | 10~100 | |||
400 | 1.3 | 5~100 |
공간 절약이 필요한 장비에 최적인 DC24V기판 타입 드라이버와 슬림형 하이 파워 Brushless Motor Unit 입니다.
출력:15W~100W
속도제어 범위:100~3000r/min
