특징

MICROSTEP 구동에 의한 저진동·저소음

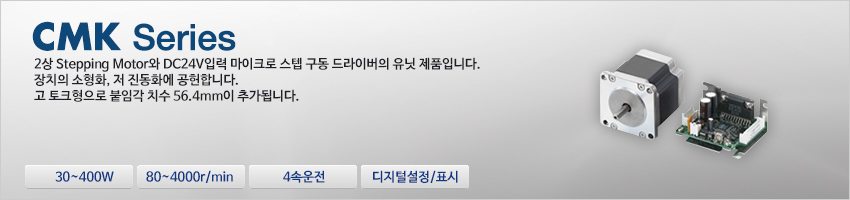

새로 개발한 소형 DC 전원입력 기판형 드라이버는 소형·경량이면서 Microstep 구동을 실현하였습니다. 2상 스테핑 모터의 기본 Step각 (1.8°/Step)을 감속기 등의 기계적 요소 없이 최대 16 분할 (0.1125°/Step)이 가능합니다. 장비의 저진동·저소음화에 공헌합니다.

충실한 DRIVER 기능과 특징

·

Step각은 5종류 설정이 가능

·

운전 전류는 디지털 스위치로 간단 설정

·

1펄스 입력과 2 펄스 입력의 전환 가능

·

Power LED 탑재

·

Lock 기능부착 커넥터 (MOLEX 사의)를 적용

·

설치가 편라한 방열판 모양

MICROSTEP 구동으로는 업계 최소 등급의 DRIVER

Microstep구동의 Driver는 업계 최소 등급의 소형·경량 Driver입니다. 기존 제품과 비교해도 무게는 58% 감소, 면적은 32% 감소 (수평 설치 시).

장비의 소형·경량화에 크게 공헌합니다.

다양한 MOTOR LINE UP

모터 설치 치수 28~60mm의 5가지 사이즈, 4종류의 모터 타입이 드라이버 유닛으로 Line Up되어 있습니다.
고토크 타입에는 설치 치수 56.4mm가 추가되어 선택의 폭이 더 넓어졌습니다.

고토크 TYPE

●고토크

신기술의 고토크 설계입니다. 표준 타입에 비해 약 1.5 배의 토크향상을 실현했습니다.

다운 사이징
·

1사이즈 상의 모터와 동등한 토크를 얻을 수 있기 때문에, 장비의 소형화에 공헌합니다.

·

취급하기 쉬운 커넥터 연결 방식을 채택하고 있기 때문에, 모터에 원터치로 연결할 수 있습니다.

고분해능 TYPE

·

기본 Step 각도는 표준 타입의 절반인 0.9°에서 1회전에 400분할이 가능합니다. 분해능·정지 정도의 향상, 저진동화를 도모 할 수 있습니다.

·

기본 Step 각도가 작기 때문에 토크의 상승이 빠르고 마찰 부하의 영향이 줄어 듭니다.

LINE UP·사양

MOTOR TYPE
설치치수
[mm]
여자 최대
정지 토크
[N · m]
BACKLASH
[arcmin]
기본
STEP 각도
[°]
고토크 TYPE
28
0.05 ~ 0.09
-
1.8
35
0.16 ~ 0.3
42
0.39 ~ 0.75
56.4
0.46 ~ 1.73
고분해능 TYPE
42
0.16 ~ 0.32
-
0.9
56.4
0.37 ~ 1.35
표준 TYPE
42
0.16 ~ 0.32
-
1.8
50
0.56 ~ 1.2
56.4
0.36 ~ 1.35
SH GEARED TYPE
(평치차기구)
28
0.3 ~ 0.4
45 ~ 125
0.05 ~ 0.25
42
0.2 ~ 0.8
0.018 ~ 0.5
60
1 ~ 4
