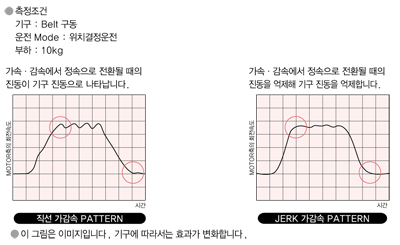

모터 구동시의 진동을 억제하는 바보 리미트 제어 기능

"바보 리미트 제어 기능"모터 구동 중이나 정지시의 진동을 억제 할 수 있습니다.
특히 벨트 풀리를 구동시킬 경우에, 저진동으로 워크의 이동을 실시하고 싶은 경우 등에 사용하실 수 있습니다.

바보 가감 속의 경우 직선 가감 속과 같은 시간에 위치하는 직선 가감 속 1/2 값에 가감 속 속도를 설정하십시오.

단계 정방향으로 위치 결정 운전 · 외부 신호 운전이 가능

"단계 정방향으로 위치 결정 운전"에 의해 시작 신호가 입력 될 때마다 단계 No.1에서 각 단계를 미리 정한 순서에 따라 위치 결정 운전을합니다. 「외부 신호 운전」에 의해 CW 스캔 (또는 CCW 스캔) 신호 입력 ON에서 운전을 시작하고 OFF로 감속 정지합니다. 수동으로 원하는 위치로 작업을 이동시킬 때 등에 유효합니다.

최대 발진 주파수 200kHz

"최대 발진 주파수 200kHz」에 의해 마이크로 단계 모터 구동에 대응할 수 있습니다.

1 펄스 출력 방식 / 2 펄스 출력 방식 전환 가능

1 펄스 출력 방식과 2 펄스 출력 방식에 대응할 수 있도록 조합 할 수있는 모터 드라이버의 폭이 넓어졌습니다.

설정 · 동작 확인이 표면 패널에서 모두 가능

각종 데이터 설정 등의 작업은 표면 패널의 4 개의 터치 스위치로 모든 행한다 수 있습니다. 각종 운전 상태도 표면 패널의 표시에 의해 쉽게 확인할 수 있습니다.

48mm × 48mm의 DIN 사이즈 두 가지 설치 유형을 제공

본체 크기는 48mm (W) × 48mm (D) × 84mm (H)와 컴팩트입니다. 설치 유형은 DIN 레일 장착 용으로 포함 설치용의 2 종류를 준비했습니다.
