전동 액추에이터
Home > 제품소개 > 전동 액추에이터
L 시리즈

주요 특징

고강도의 COMPACT한 직선동작 기구를 간단하게 구축

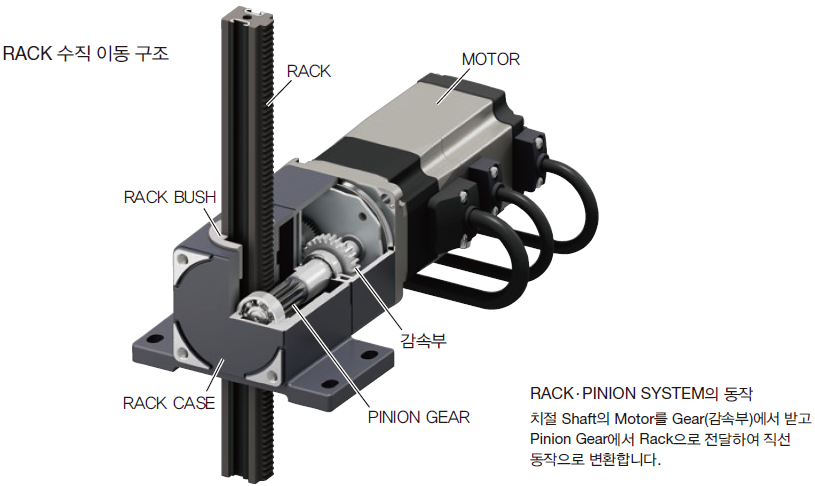

Rack· Pinion system은 Motor의 회전운동을 직선운동으로 간단하게 변환할 수 있습니다.
직동 기구부는 Compact한 설계로 고강도 가공을 실시하여 보다 큰 부하를 반송할 수 있습니다.

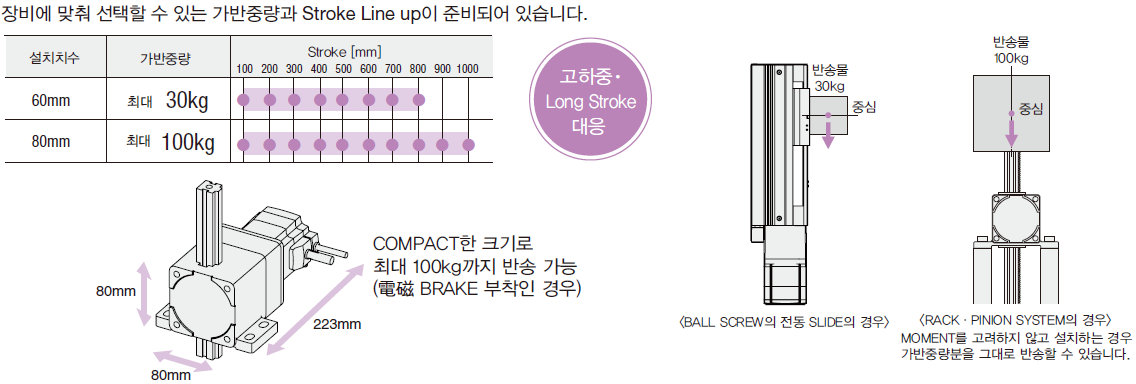

최대 가반중량 100kg, 최대 STROKE 1000mm

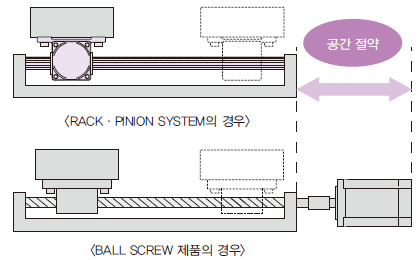

공간 절약

Rack 양쪽 끝의 나사 Hole을 고정하여 본체부를 가동시킬 수 있습니다.
Motor 공간을 확보할 수 없는 크기의 장비에 효과적입니다.

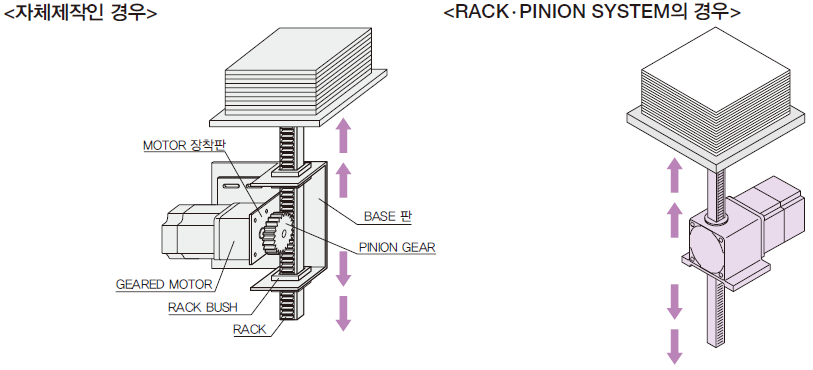

기구부 구성이 간단

Rack· Pinion system은 기존에 사용하던 부품을 줄여 설계 및 조립에 소요되는 시간 및 수고를 크게 줄일 수 있습니다.

구성 부품 수의 비교



mm 단위로 설정이 가능

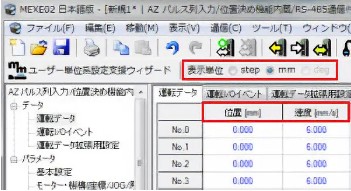

구동 Motor에 AZ Series를 채용하였습니다. Support Software MEXE02※를 함께 사용하면
간단하게 mm 단위로 이동량을 설정할 수 있으며 다양한 직선동작 용도를 실현할 수 있습니다.

지원 소프트 MEXE02

최소 이동량
고속 타입
높은 가반 유형
0.01mm
0.001mm
사용 속도 범위
고속 타입
높은 가반 유형
설치 치수 60mm
설치 치수 80mm
0 ~ 500mm / s
0 ~ 90mm / s
0 ~ 40mm / s





























용도 사례

다양한 용도에 대응할 수 있는 Rack· Pinion system은 부품을 고르는 느낌으로 선정할 수 있어 매우 편리한 제품입니다.

상하 구동

누를 · 잡기

반송

상하 구동

상하 구동도 간단합니다.

안전 대책으로 電磁 Brake

부착 제품도 준비되어

습니다.

고 추력을 이용하여 밀고 당는 운전이 가능합니다.

여러 Stroke, 속도에 따라

다양한 Line up이 준비되어있습니다.

Rack 끝단의 나사 구멍을

이용하면 부하의 체결 및

Rack을 간단하게 고정할 수있습니다.

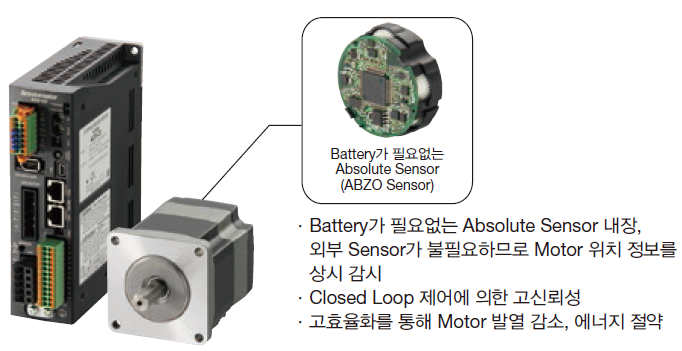

AZ 시리즈 탑재 혜택

신개발 ABZO 센서를 채용

기계식 다회전 Absolute Sensor 를 개발하였습니다(특허 취득). 생산성 향상 및 비용 절감에 기여합니다.

기계식 센서

여러 기어로 구성된 기계식 센서를 채용하고있어 개별 기어의 각도를 인식하여 위치 정보를 검색하고 있습니다.

다 회전 앱솔루트 센서

설정 한 원점을 기준으로하는 절대 위치 검출이 가능합니다.

원점 설정 방법

드라이버 표면의 스위치를 누르면 쉽게 원점을 설정할 수 있으며, ABZO 센서 원점 위치를 저장합니다. 또한 지원 소프트웨어 (MEXE02)과 외부 입력 신호에서 원점 설정도 가능합니다.

































LINE UP

리니어 모터


이동 방향
장착 각도
치수
[mm]
유형
가반 질량
[kg]
사용 속도 범위
[mm / s]
스트로크
[mm]
전자기
브레이크
평행
평행
수직
수직
60
고속 타입
7
0 ~ 500
100 ~ 800
없음 / 부착
10
0 ~ 250
높은 가반 유형
30
0 ~ 90
80
고속 타입
7
0 ~ 500
100 ~ 1000
20
0 ~ 250
높은 가반 유형
70
0 ~ 40
100
0 ~ 20
드라이버

드라이버 유형
전원 입력
[V]
드라이버 (AZ 시리즈 탑재 DC 전원 입력 위치 결정 기능 내장 타입)
위치 결정 기능 내장 타입
단상 100-120
단상 / 삼상 200-240
RS-485 통신 포함
펄스열 입력 유형
펄스열 입력 유형
접속 케이블 세트 / 가동 접속 케이블 세트
·
모터에서 나오는 모터 케이블은 드라이버에 직접 연결할 수 없습니다. 접속 케이블을 사용하기 바랍니다.
·
케이블이 굴곡되는 경우에는 가동 접속 케이블을 사용하십시오.

길이
[m]
0.5 ~ 20
