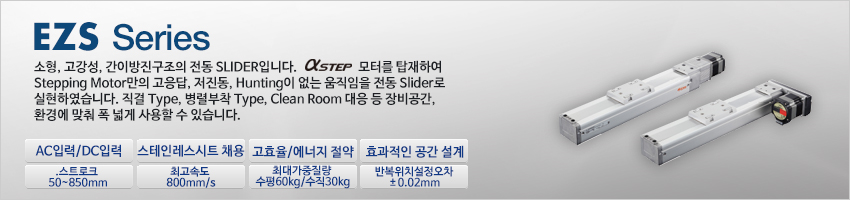

강성이 높은 가이드를 채용하여 소형이면서 높은 허용 모멘트를 실현하였습니다.
가이드는 THK사의 LM 가이드 ※ 을 채용하였습니다.
Slim 형의 스테인리스 가이드로 높은 모멘트를 수용할 수 있습니다.

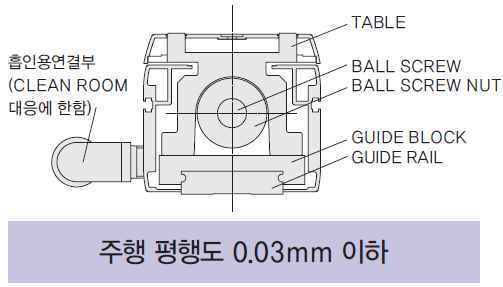

정도가 뛰어난 가이드로 주행 평행도를 0.03mm 이하로 억제할 수 있습니다.
※ THK 주식회사의 등록 상표입니다.

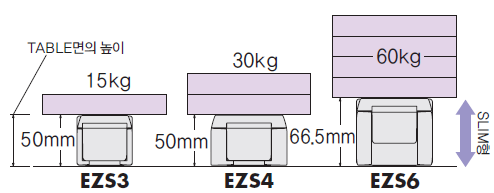

소형이면서 높은 모멘트를 실현했습니다.

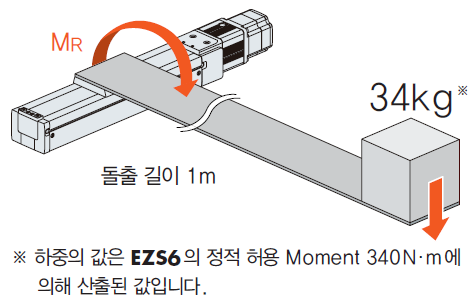

● 롤링 방향의 허용 모멘트 값 [N · m]
번호 |
정적 허용 모멘트 ※ 1 |
동적 허용 모멘트 ※ 2 |
---|---|---|
EZS3 |
52.0 |
10.5 |
EZS4 |
176 |
27.8 |
EZS6 |
340 |
55.6 |
※ 1 정지 중에 리니어 가이드가 허용되는 부하 모멘트
※ 2 동작 중 리니어 가이드가 허용되는 부하 모멘트

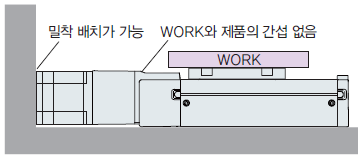

Work와 간섭이 없으므로 공간을 최대한으로 사용할 수 있습니다. 밀착배치도 가능합니다.
모터의 설치 방향은 4 방향 ※ 변경 될 수 있어, 설치 장소에 맞춰 케이블 인출구를 자유롭게 바꿀 수 있습니다.
※ 병렬부착 타입은 3 방향입니다.

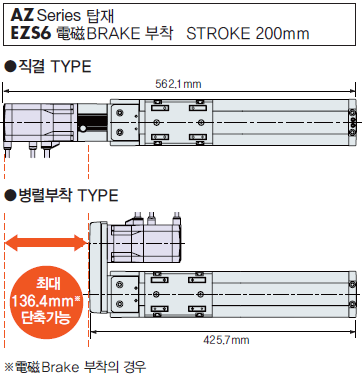

병렬부착 타입은 직결 타입에 비해 길이가 최대 136.4mm 짧아 장치의 공간 절약에 공헌합니다.
스테인리스 시트를 채용한 간이 방진 구조로 이물질의 침입을 방지하고 발진도 억제합니다.
테이블 부에 저발진 롤러를 채용하여 스테인리스 시트와의 마찰로 마모된 가루가 나오지 않습니다.
스테인리스 시트 사용에 의한 간이 방진 구조로 외부로부터의 이물질의 침입을 방지합니다.

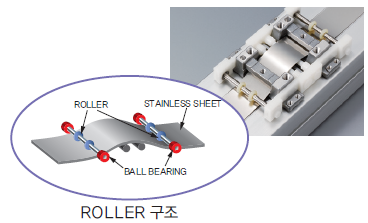

테이블 부에 저발진 롤러를 탑재하고 스테인리스 시트와 구름 접촉을 하여 마모된 가루 발생을 방지합니다.
발진을 억제할 뿐만 아니라 스테인리스 시트의 내구성 향상에 기여합니다.
저발진 롤러 구조에 저발진 클린 그리스의 채용으로 ISO 규격 CLASS 3 (FED 규격 CLASS 1 상당)의 CLEAN도를 실현하였습니다.
유형 |
슬라이더 폭 × 높이 [mm] |
번호 |
최대 가반 질량 [kg] |
스트로크 [mm] |
전원 입력 [V] |
---|---|---|---|---|---|
직렬 타입 병렬부착 타입 |
54 × 50 |
EZS3 |
가로 15 / 세로 7 |
50 ~ 700 (50mm 단위) |
단상 100-120 단상 200-240 DC24 / 48 |
74 × 50 |
EZS4 |
가로 30 / 세로 14 |
50 ~ 700 (50mm 단위) | ||
74 × 66.5 |
EZS6 |
가로 60 / 세로 30 |
50 ~ 850 (50mm 단위) |
유형 |
슬라이더 폭 × 높이 [mm] |
번호 |
최대 가반 질량 [kg] |
스트로크 [mm] |
전원 입력 [V] |
---|---|---|---|---|---|
직렬 타입 병렬부착 타입 |
54 × 50 |
EZS3 |
가로 15 / 세로 7 |
50 ~ 700 (50mm 단위) |
단상 100-115 단상 200-230 삼상 200-230 DC24 / 48 |
74 × 50 |
EZS4 |
가로 30 / 세로 14 |
50 ~ 700 (50mm 단위) | ||
74 × 66.5 |
EZS6 |
가로 60 / 세로 30 |
50 ~ 850 (50mm 단위) |
유형 |
슬라이더 폭 × 높이 [mm] |
번호 |
최대 가반 질량 [kg] |
스트로크 [mm] |
전원 입력 [V] |
---|---|---|---|---|---|
직렬 타입 병렬부착 타입 |
54 × 50 |
EZS3 |
가로 15 / 세로 7 |
50 ~ 700 (50mm 단위) |
단상 100-120 단상 / 삼상 200-240 DC24 / 48 |
74 × 50 |
EZS4 |
가로 30 / 세로 14 |
50 ~ 700 (50mm 단위) | ||
74 × 66.5 |
EZS6 |
가로 60 / 세로 30 |
50 ~ 850 (50mm 단위) |
유형 |
슬라이더 폭 × 높이 [mm] |
번호 |
최대 가반 질량 [kg] |
스트로크 [mm] |
전원 입력 [V] |
---|---|---|---|---|---|
직렬 타입 병렬부착 타입 |
54 × 50 |
EZS3 |
가로 15 / 세로 7 |
50 ~ 700 (50mm 단위) |
단상 100-120 단상 / 삼상 200-240 DC24 / 48 |
74 × 50 |
EZS4 |
가로 30 / 세로 14 |
50 ~ 700 (50mm 단위) | ||
74 × 66.5 |
EZS6 |
가로 60 / 세로 30 |
50 ~ 850 (50mm 단위) |
