다채로운 라인 업

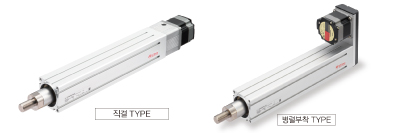

모터 취부 방향

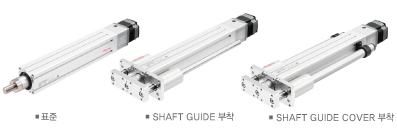

실린더 형상























설치 공간에 맞아 직결 타입, 병렬 타입을 선택할 수 있으며 설치의 용이성이 향상됩니다.
고객님의 외장 가이드의 설계및 부품을 준비할 필요가 없으므로 설비 기획시간 단축에 기여하는 가이드랑, 장치의 안전성 향상이나 그리스 비산 방지에 도움이 되는 샤프트 가이드 COVER 부착도 준비되어 있습니다.



탑재 모터
STEP 모터 유닛 α STEP
AR시리즈/AZ시리즈
모터 취부 방향
직결 타입/병렬 부착 타입(오른쪽 부착/왼쪽 부착)
실린더 형상
표준/SHAFT GUIDE/SHAFT GUIDE COVER
부가 기능
전자 브레이크 부착/ 없음
제어 방법의 종류
 위치 결정 기능 내장형(FLEX)/펄스열 입력형
전원 전압의 종류
AC전원 입력/DC전원 입력



변형·사양

AR시리즈 탑재

위치 결정 기능 내장형
타입
설치 치수
[mm]
형번
최대 가반 무게
[kg]
추력
[N]
스트로크
[mm]
전원 입력
[V]
전자 브레이크
있음
없음
직결 타입
표준
28×28
EAC2
수평 15/수직 5
~50
50~150
(50mm단위)
DC 24
○
○
42×42
EAC4
수평 30/수직 14
~140
50~300
(50mm단위)
단상 100-120
단상 200-240
DC 24/48
○
○
60×60
EAC6
수평 60/수직 30
~400
○
○
직결 타입
샤프트 가이드 커버자
28×86
EAC2W
수평 15/수직 4.5
~50
50~150
(50mm단위)
DC 24
○
○
직결 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4W
수평 30/수직 13
~140
50~300
(50mm단위)
단상 100-120
단상 200-240
DC 24/48
○
○
60×156
EAC6W
수평 60/수직 28
~400
○
○
병렬 타입
표준
42×42
EAC4R
수평 30/수직 12.5
~125
50~300
(50mm단위)
○
○
60×60
EAC6R
수평 60/수직 30
~360
○
○
병렬 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4RW
수평 30/수직 11.5
~125
50~300
(50mm단위)
○
○
60×156
EAC6RW
수평 60/수직 28
~360
○
○
펄스열 입력형
타입
설치 치수
[mm]
형번
최대 가반 무게
[kg]
추력
[N]
스트로크
[mm]
전원 입력
[V]
전자 브레이크
있음
없음
직결 타입
표준
28×28
EAC2
수평 15/수직 5
~50
50~150
(50mm단위)
DC 24
○
○
42×42
EAC4
수평 30/수직 14
~140
50~300
(50mm단위)
단상 100-115
단상 200-230
삼상 200-230
DC 24/48
○
○
60×60
EAC6
수평 60/수직 30
~400
○
○
직결 타입
샤프트 가이드 커버자
28×86
EAC2W
수평 15/수직 4.5
~50
50~150
(50mm단위)
DC 24
○
○
직결 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4W
수평 30/수직 13
~140
50~300
(50mm단위)
단상 100-115
단상 200-230
삼상 200-230
DC 24/48
○
○
60×156
EAC6W
수평 60/수직 28
~400
○
○
병렬 타입
표준
42×42
EAC4R
수평 30/수직 12.5
~125
50~300
(50mm단위)
○
○
60×60
EAC6R
수평 60/수직 30
~360
○
○
병렬 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4RW
수평 30/수직 11.5
~125
50~300
(50mm단위)
○
○
60×156
EAC6RW
수평 60/수직 28
~360
○
○

AZ시리즈 탑재

위치 결정 기능 내장형
타입
설치 치수
[mm]
형번
최대 가반 무게
[kg]
추력
[N]
스트로크
[mm]
전원 입력
[V]
전자 브레이크
있음
없음
직결 타입
표준
28×28
EAC2
수평 15/수직 5
~50
50~150
(50mm단위)
DC 24
-
○
42×42
EAC4
수평 30/수직 14
~140
50~300
(50mm단위)
단상 100-120
단상 200-240
삼상 200-240
DC 24/48
○
○
60×60
EAC6
수평 60/수직 30
~400
○
○
직결 타입
샤프트 가이드 커버자
28×86
EAC2W
수평 15/수직 4.5
~50
50~150
(50mm단위)
DC 24
-
○
직결 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4W
수평 30/수직 13
~140
50~300
(50mm단위)
단상 100-120
단상 200-240
삼상 200-240
DC 24/48
○
○
60×156
EAC6W
수평 60/수직 28
~400
○
○
병렬 타입
표준
42×42
EAC4R
수평 30/수직 12.5
~125
50~300
(50mm단위)
○
○
60×60
EAC6R
수평 60/수직 30
~360
○
○
병렬 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4RW
수평 30/수직 11.5
~125
50~300
(50mm단위)
○
○
60×156
EAC6RW
수평 60/수직 28
~360
○
○
펄스열 입력형
타입
설치 치수
[mm]
형번
최대 가반 무게
[kg]
추력
[N]
스트로크
[mm]
전원 입력
[V]
전자 브레이크
있음
없음
직결 타입
표준
28×28
EAC2
수평 15/수직 5
~50
50~150
(50mm단위)
DC 24
-
○
42×42
EAC4
수평 30/수직 14
~140
50~300
(50mm단위)
단상 100-120
단상 200-240
삼상 200-240
DC 24/48
○
○
60×60
EAC6
수평 60/수직 30
~400
○
○
직결 타입
샤프트 가이드 커버자
28×86
EAC2W
수평 15/수직 4.5
~50
50~150
(50mm단위)
DC 24
-
○
직결 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4W
수평 30/수직 13
~140
50~300
(50mm단위)
단상 100-120
단상 200-240
삼상 200-240
DC 24/48
○
○
60×156
EAC6W
수평 60/수직 28
~400
○
○
병렬 타입
표준
42×42
EAC4R
수평 30/수직 12.5
~125
50~300
(50mm단위)
○
○
60×60
EAC6R
수평 60/수직 30
~360
○
○
병렬 타입
샤프트 가이드랑
샤프트 가이드 커버자
42×114
EAC4RW
수평 30/수직 11.5
~125
50~300
(50mm단위)
○
○
60×156
EAC6RW
수평 60/수직 28
~360
○
○

관련 제품

다축 드라이버

당사의 AZ Series DC 전원입력의 Motor를 탑재한 전동 Actuator를 접속할 수 있는 다축 Driver 입니다.
축 수:2축, 3축, 4축형



*
