직동 기구부는 모터 붙임각과 동촌 법의 콤팩트한 설계로 감속 기구와 랙 피니언 기구가 일체가 되었습니다.고강도 가공을 하고 있기 때문에, 높은 하중을 이송할 수 있습니다.

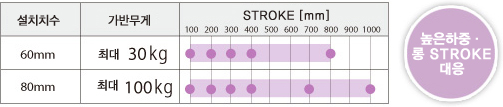

100~1000mm의 락을 표준으로 라인 업하고 있습니다.
※최대 가반 질량, 스트로 우크 길이는 타입마다 다릅니다.
BRUSHLESS MOTOR를 탑재한 것으로, 랙 속도를 넓은 범위에서 조정할 수 있습니다.또 전자 브레이크자 타입 때문에 속도 조절할 수 있는 상하 구동 기구로 사용할 수 있습니다.
※상하 구동시는 반드시 옵션의 회생 저항 EPRC-400P(별매)을 사용하세요.
모터 토크를 제한하는 것으로 맞춤 운전을 행할 수 있습니다.
누름 힘은 옵션의 데이터 설정기 OPX-2A에서 설정하는 조정할 수 있습니다.
※고 가반 질량형의 경우입니다.다른 타입의 추측 힘 및 상세는 제원표 및 특성 도면으로 확인하십시오.

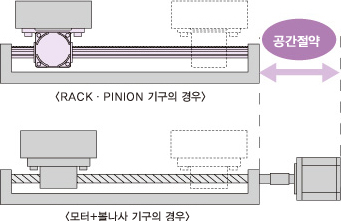

랙 양끝의 못 구멍을 고정하는 것으로 모터 자신이 구동되기 때문, 공간 절약 화가 도모됩니다.
또, 설치 다리 외에 경우 전면에서도 설치가 행할 수 있습니다.
(옵션에서 가동 케이블을 준비하고 있습니다.)
설치 치수 | 전원 전압 | 최대 가반 질량 [kg] | 사용 속도 범위 [mm/s] | 스트로크 [mm] |
---|---|---|---|---|
60mm | 단상 100-120V | 30 | 3~9 | 100,200,300, 400,800 |
단상 200-240V | ||||
삼상 200-240V | ||||
80mm | 단상 100-120V | 100 | 2~50 | 100,200,300, 400,700,1000 |
단상 200-240V | ||||
삼상 200-240V |
설치 치수 | 전원 전압 | 최대 가반 질량 [kg] | 사용 속도 범위 [mm/s] | 스트로크 [mm] |
---|---|---|---|---|
60mm | 단상 100-120V | 10 | 8~300 | 100,200,300, 400,800 |
단상 200-240V | ||||
삼상 200-240V | ||||
80mm | 단상 100-120V | 20 | 100,200,300, 400,700,1000 | |
단상 200-240V | ||||
삼상 200-240V |
