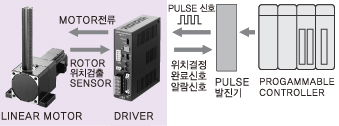

α STEP의 채용으로 위치 결정 완료 신호와 경보 신호의 정보를 얻을 수 있으며 신뢰성이 향상되었습니다.

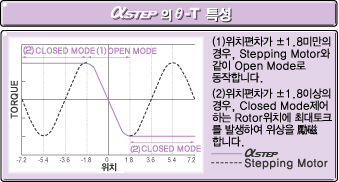

구동 모터에 α STEP를 채용.속도 조정과 다점 위치 결정 등의 다양한 직선 동작의 용도를 쉽게 실현할 수 있습니다.
과부하와 이상 동작 시에는 경보 신호가 출력되므로, 상하 구동시도 안심하고 사용할 수 있습니다. 상하 구동에는 전자 브레이크자를 추천합니다.
α STEP를 사용하고 있기 때문에, 컨트롤러(펄스 발진기)의 펄스 수 설정에 의한 유연한 이동량 설정이 가능합니다.

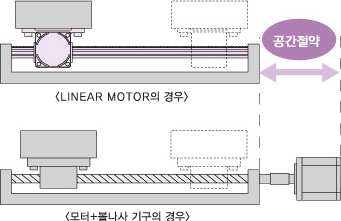

랙 양쪽 끝의 Tap Hole을 고정함으로써 모터가 구동합니다. Motor 공간에 제약을 받는 곳에서 활용할 수 있습니다.
100~1000mm의 Storke에서 설계 자유도가 확산됩니다.장치에 기합이 맞추어 고르십시오.
장착 면을 2개 마련했습니다.장치에 맞게 선택할 수 있습니다.
취부 방향의 자유도나 설치 제한에 대응할 수 있도록 수평·수직의 2타입을 준비하고 있습니다.장치에 맞게 선택하십시오.
표준형, 고 회전형 2가지 유형을 선택할 수 리니어도 모터
붙임각 | 전원 전압 | 최대 가반 질량 [kg] | 사용 속도 범위 [mm/s] | 스트로크 [mm] |
---|---|---|---|---|
60mm | 단상 100-115V | 10 | 0~500 | 100~800 |
단상 200-230V | ||||
삼상 200-230V | ||||
80mm | 단상 100-115V | 20 | 0~500 | 100~1000 |
단상 200-230V | ||||
삼상 200-230V |
설치 치수 | 전원 전압 | 최대 가반 질량 [kg] | 사용 속도 범위 [mm/s] | 스트로크 [mm] |
---|---|---|---|---|
60mm | 단상 100-115V | 10 | 0~500 | 100~800 |
단상 200-230V | ||||
삼상 200-230V | ||||
80mm | 단상 100-115V | 20 | 0~500 | 100~1000 |
단상 200-230V | ||||
삼상 200-230V |
설치 치수 | 전원 전압 | 최대 가반 질량 [kg] | 사용 속도 범위 [mm/s] | 스트로크 [mm] |
---|---|---|---|---|
60mm | 단상 100-115V | 30 | 0~90 | 100~800 |
단상 200-230V | ||||
삼상 200-230V | ||||
80mm | 단상 100-115V | 100 | 0~40 | 100~1000 |
단상 200-230V | ||||
삼상 200-230V |
설치 치수 | 전원 전압 | 최대 가반 질량 [kg] | 사용 속도 범위 [mm/s] | 스트로크 [mm] |
---|---|---|---|---|
60mm | 단상 100-115V | 30 | 0~90 | 100~800 |
단상 200-230V | ||||
삼상 200-230V | ||||
80mm | 단상 100-115V | 100 | 0~40 | 100~1000 |
단상 200-230V | ||||
삼상 200-230V |
