고 정밀 위치 결정

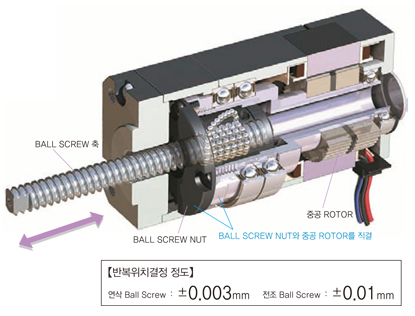

중공 ROTOR에 BALL SCREW NUT를 결합

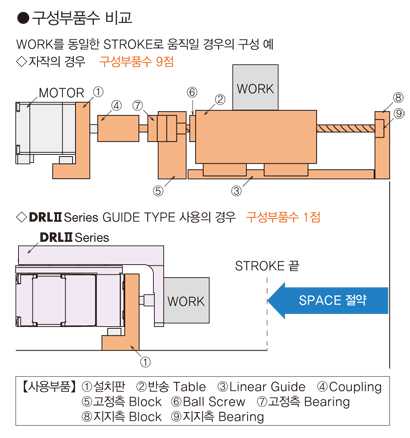

Cupling 강성 등의 부품의 조합에 따른 Backlash의 영향이 적어져서 강도가 높은 결정이 실현 가능해 졌습니다.

Stepping Motor를 채용

DRLII Series는 Stepping Motor 사용.

Stepping Motor이므로 1Step 이송의 위치결정 정도가 높으며 전진, 후진을 정확하게 실시할 수 있습니다.

또한 정지시에 축이 미세하게 움직이는 Hunting이라 불리는 현상을 일으키지도 않으므로 정지위치유지가 확실히 실시될 수 있습니다.

용도에 따라 선택할 수 있는 3가지 TYPE

타입	GUIDE TYPE	TABLE TYPE	표준 TYPE
외관
	Actuator에 부하를 고정할 수 있는 Guide를 부착한 제품 입니다. 부하의 직접 설치가 쉽습니다.	Actuator에 부하를 고정할 수 있는 Guide를 부착한 제품 입니다. 부하의 설치 및 본체의 설치가 쉬우므로 가동부의 높이를 억제한 반송이 가능 합니다.	고객의 장비에 직접 설치하여 사용하거나 Actuator의 외부에 부하 반송의 Guide를 설치하여 사용하는 제품입니다.

부가 기능·기타

각 타입에는 부가 기능으로서 "조정 Knob 부착", "電磁 Brake 부착"이 마련되어 있습니다. 또 가이드 없이 타입의 DRL28, DRL42, DRL60에 스트로크가 긴 제품을 라인 업하고 있습니다.

조정 KNOB 부착

電磁 Brake 부착

SYSTEM 구성에 맞게 선택할 수 있는 2가지 TYPE의 DRIVER

DRLII Series의 Driver는 고객님 사용하는 상위 System에 맞추어 2가지 Type 중에서 선택할 수 있습니다.

위치결정 기능 내장 타입 드라이버

운전 Data를 Driver로 설정하고 상위로 부터 운전 Data를 선택·실행 하는 타입입니다.
상위는 I/O, Modbus(RTU)/RS-485, FA네트워크 중 하나로 실시합니다.

당사 네트워크 컨버터와 타사 PLC의 네트워크 장치와의 접속 가이드를 다운로드할 수 있습니다.프로그램 설계·시작 시간 단축에 기여할 수 있으니 꼭 활용 주세요.
대상 업체 예:야스카와 전기 주식 회사

펄스열 입력 타입 드라이버

Driver에 대해 Pulser를 입력함으로써 운전을 실행하는 Type 입니다.
고객측에서 준비하는 위치결정 Unit (펄스 발진기)에서 Actuator의 Control을 실시합니다.
