주요 특징

미세이송 ·고 정도 위치 결정에 최적

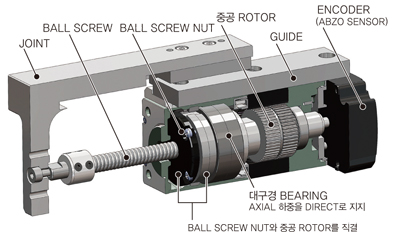

Stepping Motor와 Ball Screw가 일체화된 구조

중공 Rotor와 Ball Screw Nut를 일체화,
연결 부품이 필요 없으므로 Coupling 강성 등의 부품의 조합에 따른 Backlash의 영향이 적어져 정밀도가 높은 위치결정을 실현 합니다.








구동 용 나사에는 연삭 Ball Screw와 전 구조 Ball Screw의 2종류

연삭 볼스크류
전 구조 볼스크류
최소 이동량
0.001mm
반복 위치 결정 정도
±0.003mm
±0.01mm
고 가반 무게와 고속을 실현(설치 치수 42mm 가이드 타입의 경우)


리드 2mm
리드 8mm
가반 질량
(수평 방향, 수직 방향 공통)
10kg
5kg
최고 속도
50mm/sec
200mm/sec

당사 전동 슬라이더·전동 실린더의 해당 제품에 대해서,"기종""운전 조건"에 맞추어 기준이 되는 위치 결정 시간을 산출할 수 있는 서포트 툴을 준비하고 있습니다.

장치 만들기까지의 시간을 단축

콤팩트 보디에 직선 운동 기구를 집약
·
그동안 자작했던 부품이 불필요하게 되므로 장치 설계 및 부품 선정 시간을 단축할 수 있습니다.
·
조립 및 설치 정도의 조정에 걸리는 시간을 줄일 수 있고, 생산 효율 향상에 연결됩니다.
운전시에 필요한 파라미터를 설정 후

<최소 이동량>

위치 결정 기능 내장형
:0.001mm
펄스열 입력형
:0.001mm

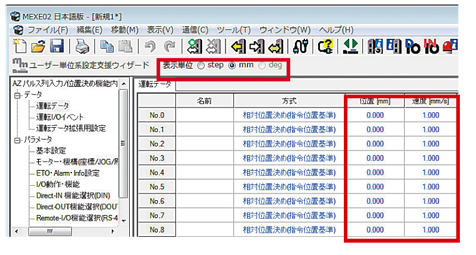

이동량은 "mm"단위로 설정이 가능(MEXE02)

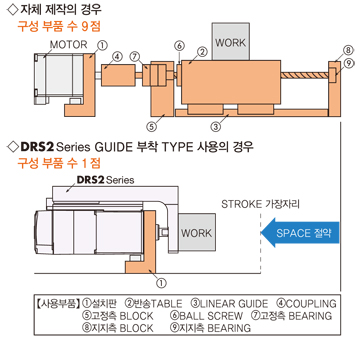

구성 부품 수의 비교

<워크를 같은 스트로크 정도 움직이는 경우의 구성 예>

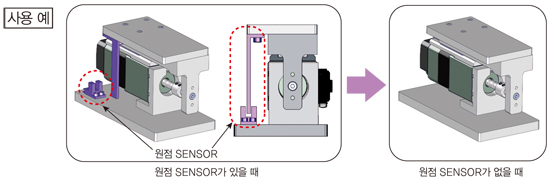

ABZO센서 탑재로 더 공간 절약·전력 배선

콤팩트 보디에 의해장치의 소형·경량화와 함께 ABZO센서를 탑재하고 있어 원점 센서가 필요하지 않습니다.
추가 장치의 공간 절약·전력 배선에 기여하고 원점 센서 사용 시 정기적인 유지 보수 및 마찰도 피할 수 있습니다.

뛰어난 누름 기능

누름력과 시간을 자유자재로 변경 가능

DRS2시리즈는 위치 결정 운전 완료 후 쉽게 추측 운전으로 이동합니다.또 누름력과과 시간을 마음대로 변경할 수 있습니다.

·
운전 데이터 No.마다 누름력과 추측 시간을 설정할 수 있는 것으로, 데이터 No.를 선택하고 쉽게 변경을 할 수 있습니다.
·

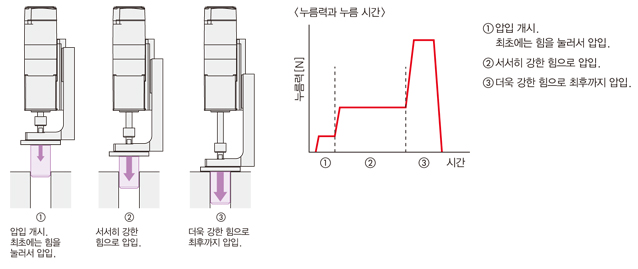

위치가 어긋나지 않게 힘을 떨어뜨리고 천천히 압입하는 단계와 짧은 시간에 힘을 올리고 넣어 같은 단계에서 사용이 가능합니다.

動?で見る押し?て運?

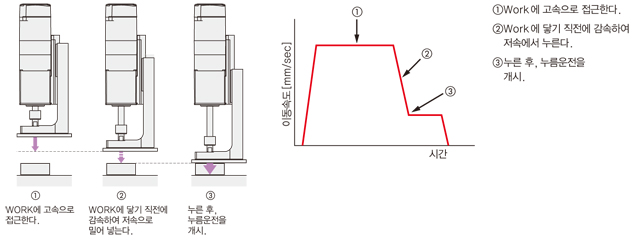

저속으로 누를 수 있습니다.

고속으로 워크에 접근. 닿기 직전에 감속하여, 저속으로  누를 수 있습니다.

·
요구 시 충격이 거의 발생하지 않기 때문에 충격 흡수를 위한 쿠션 기구가 필요하지 않습니다.
·
누름의 직전까지 고속으로 접근할 수 있어 장치의 Tact Time 단축으로 이어집니다.

펄스열 입력형도 누름 운전 가능

T-MODE입력을 설정함으로써 펄스열 입력형도 과부하 알람이 발생하지 않고, 추측 운전이 가능합니다.
펄스열 제어를 행하고 있고, 추측 운전이 필요한 경우에 편리합니다.

제품·사양

Compact Linear Actuator, Driver, 접속 Cable Set가 각각 별도 구매입니다. 조합하여 구입할 수 있습니다.

위치 결정 기능 내장형
타입
설치 치수
[mm]
스트로크
[mm]
나사
전원 전압
[V]
접속 케이블 셋
GUIDE 부착
40
전조·연삭
DC24/48
0.5m~20m
전자 브레이크 없음
전자 브레이크 부착
GUIDE 없음
40
전조·연삭
50
전조
RS-485통신부 펄스열 입력형
타입
붙임각 치수
[mm]
스트로크
[mm]
나사
전원 전압
[V]
접속 케이블 셋
GUIDE 부착
40
전조·연삭
DC24/48
0.5m~20m
전자 브레이크 없음
전자 브레이크 부착
GUIDE 없음
40
전조·연삭
50
전조
펄스열 입력형
타입
붙임각 치수
[mm]
스트로크
[mm]
나사
전원 전압
[V]
접속 케이블 셋
GUIDE 부착
40
전조·연삭
DC24/48
0.5m~20m
전자 브레이크 없음
전자 브레이크 부착
GUIDE 없음
40
전조·연삭
50
전조



● 가이드 없는 Type의 경우에는 멈춤쇠가 필요합니다.



관련 제품

다축 드라이버

당사의 AZ Series DC전원 입력 Motor와 AZ Series를 탑재한 전동 Actuator를 접속할 수 있는 다축 Driver 입니다.
축 수:2축, 3축, 4축형



*
