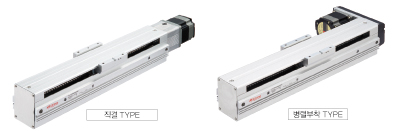

설치 공간에 맞아 직결 타입, 병렬타입을 선택 할 수 있으며 설치의 용이성이 향상 됩니다.

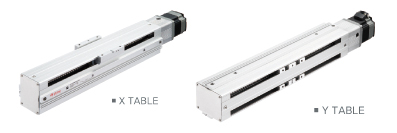

또 설치 환경에 따라 X테이블, Y테이블을 선택할 수 있고 낙하하는 이물질의 침입을 줄일 수 있습니다.
탑재 모터 | STEP 모터 유닛 α STEP AR시리즈/AZ시리즈 |
---|---|
모터 취부 방향 | 직결 타입/병렬 부착 타입(오른쪽/왼쪽) |
테이블 취부 방향 | X테이블/Y테이블 |
센서 레일 | 있다/ 없음 |
부가 기능 | 전자 브레이크 부착/ 없음 |
제어 방법의 종류 | 위치 결정 기능 내장형(FLEX)/펄스열 입력형 |
전원 전압의 종류 | AC전원 입력/DC전원 입력 |
타입 | 폭×높이 [mm] | 형번 | 최대 가반 질량 [kg] | 스트로크 [mm] | 전원 입력 [V] | 전자 브레이크 | ||
---|---|---|---|---|---|---|---|---|
있음 | 없음 | |||||||
직결 타입 | 40×38 | EAS2 | 수평 15/수직 5 | 50~300 (50mm단위) | DC 24 | ○ | ○ | |
30×38※ | EAS2 | ○ | ○ | |||||
58.4×60 | EAS4 | 수평 30/수직 14 | 50~700 (50mm단위) | 단상 100-120 단상 200-240 DC 24/48 | ○ | ○ | ||
45×60※ | EAS4 | ○ | ○ | |||||
75.4×83 | EAS6 | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | |||
62×83※ | EAS6 | ○ | ○ | |||||
병렬 타입 | 오른쪽 즉각 | 58.4×60 | EAS4R | 수평 30/수직 12.5 | 50~700 (50mm단위) | ○ | ○ | |
45×60※ | EAS4R | ○ | ○ | |||||
왼쪽 즉각 | 58.4×60 | EAS4L | ○ | ○ | ||||
45×60※ | EAS4L | ○ | ○ | |||||
오른쪽 즉각 | 75.4×83 | EAS6R | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | ||
62×83※ | EAS6R | ○ | ○ | |||||
왼쪽 즉각 | 75.4×83 | EAS6L | ○ | ○ | ||||
62×83※ | EAS6L | ○ | ○ |
타입 | 폭×높이 [mm] | 형번 | 최대 가반 질량 [kg] | 스트로크 [mm] | 전원 입력 [V] | 전자 브레이크 | ||
---|---|---|---|---|---|---|---|---|
있음 | 없음 | |||||||
직결 타입 | 40×38 | EAS2 | 수평 15/수직 5 | 50~300 (50mm단위) | DC 24 | ○ | ○ | |
30×38※ | EAS2 | ○ | ○ | |||||
58.4×60 | EAS4 | 수평 30/수직 14 | 50~700 (50mm단위) | 단상 100-115 단상 200-230 삼상 200-230 DC 24/48 | ○ | ○ | ||
45×60※ | EAS4 | ○ | ○ | |||||
75.4×83 | EAS6 | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | |||
62×83※ | EAS6 | ○ | ○ | |||||
병렬 타입 | 오른쪽 즉각 | 58.4×60 | EAS4R | 수평 30/수직 12.5 | 50~700 (50mm단위) | ○ | ○ | |
45×60※ | EAS4R | ○ | ○ | |||||
왼쪽 즉각 | 58.4×60 | EAS4L | ○ | ○ | ||||
45×60※ | EAS4L | ○ | ○ | |||||
오른쪽 즉각 | 75.4×83 | EAS6R | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | ||
62×83※ | EAS6R | ○ | ○ | |||||
왼쪽 즉각 | 75.4×83 | EAS6L | ○ | ○ | ||||
62×83※ | EAS6L | ○ | ○ |
타입 | 폭×높이 [mm] | 형번 | 최대 가반 무게 [kg] | 스트로크 [mm] | 전원 입력 [V] | 전자 브레이크 | ||
---|---|---|---|---|---|---|---|---|
있음 | 없음 | |||||||
직결 타입 | 40×38 | EAS2 | 수평 15/수직 5 | 50~300 (50mm단위) | DC 24 | - | ○ | |
30×38※ | EAS2 | - | ○ | |||||
58.4×60 | EAS4 | 수평 30/수직 14 | 50~700 (50mm단위) | 단상 100-120 단상 200-240 삼상 200-240 DC 24/48 | ○ | ○ | ||
45×60※ | EAS4 | ○ | ○ | |||||
75.4×83 | EAS6 | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | |||
62×83※ | EAS6 | ○ | ○ | |||||
병렬 타입 | 오른쪽 즉각 | 58.4×60 | EAS4R | 수평 30/수직 12.5 | 50~700 (50mm단위) | ○ | ○ | |
45×60※ | EAS4R | ○ | ○ | |||||
왼쪽 즉각 | 58.4×60 | EAS4L | ○ | ○ | ||||
45×60※ | EAS4L | ○ | ○ | |||||
오른쪽 즉각 | 75.4×83 | EAS6R | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | ||
62×83※ | EAS6R | ○ | ○ | |||||
왼쪽 즉각 | 75.4×83 | EAS6L | ○ | ○ | ||||
62×83※ | EAS6L | ○ | ○ |
타입 | 폭×높이 [mm] | 형번 | 최대 가반 무게 [kg] | 스트로크 [mm] | 전원 입력 [V] | 전자 브레이크 | ||
---|---|---|---|---|---|---|---|---|
있음 | 없음 | |||||||
직결 타입 | 40×38 | EAS2 | 수평 15/수직 5 | 50~300 (50mm단위) | DC 24 | - | ○ | |
30×38※ | EAS2 | - | ○ | |||||
58.4×60 | EAS4 | 수평 30/수직 14 | 50~700 (50mm단위) | 단상 100-120 단상 200-240 삼상 200-240 DC 24/48 | ○ | ○ | ||
45×60※ | EAS4 | ○ | ○ | |||||
75.4×83 | EAS6 | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | |||
62×83※ | EAS6 | ○ | ○ | |||||
병렬 타입 | 오른쪽 즉각 | 58.4×60 | EAS4R | 수평 30/수직 12.5 | 50~700 (50mm단위) | ○ | ○ | |
45×60※ | EAS4R | ○ | ○ | |||||
왼쪽 즉각 | 58.4×60 | EAS4L | ○ | ○ | ||||
45×60※ | EAS4L | ○ | ○ | |||||
오른쪽 즉각 | 75.4×83 | EAS6R | 수평 60/수직 30 | 50~850 (50mm단위) | ○ | ○ | ||
62×83※ | EAS6R | ○ | ○ | |||||
왼쪽 즉각 | 75.4×83 | EAS6L | ○ | ○ | ||||
62×83※ | EAS6L | ○ | ○ |
당사의 AZ Series DC 전원입력 Motor를 탑재한 전동 Actuator를 접속할 수 있는 다축 Driver 입니다.
축 수:2축, 3축, 4축형
